摘要

跨阻放大器（Transimpedance Amplifier, TIA）是光电探测系统中最核心的前端电路，其性能直接决定了整个系统的灵敏度、带宽和动态范围。本文从光电二极管的暗电流、结电容、分流电阻、带宽等关键特性出发，系统论述了TIA设计中运算放大器的选型原则，重点分析了运放的失调电压、偏置电流、噪声特性、增益带宽积及输出电压摆幅等参数对电路性能的影响，并给出了实用的选型指导建议。

1. 引言

光电探测器将光信号转换为电流信号，而跨阻放大器的作用是将这一微弱电流信号转换

运放选型启示：暗电流较大的光电二极管需要运放具有足够的直流输出余量来容纳态范围、低噪声要求以及稳定性等多重挑战。

2.光电二极管关键特性分析

2.1 暗电流暗电流是指在无光照条件下，光电二极管中流动的泄漏电流。其主要来源于：•PN结的扩散电流和产生-复合电流•表面泄漏电流•隧道电流（在高反向偏压下显著）对TIA设计的影响：暗电流本质上是一种直流偏置成分。当暗电流流经反馈电阻Rf时，会在输出端产生直流偏移电压：

例如，若暗电流为10nA，反馈电阻为1M2，则直流输出偏移为10mV。虽然暗电流本身的直流成分可以通过交流耦合或后续的直流消除电路去除，但暗电流伴随的散粒噪声（shot noise）是不可消除的：

其中q为电子电荷量，Af为噪声带宽。以侯归绕电哈处理的电压信方。NA的叹以次里且按庆龰，於统的偏移，或者在反馈回路中加入直流消除机制。

2.2 结电容光电二极管的结电容Cj是其最重要的寄生参数之一，典型值从几pF到数百pF不等，取决于：•光敏面积（面积越大，电容越大）•反向偏压（偏压越高，耗尽层越宽，电容越小）•半导体材料与掺杂浓度对TIA稳定性的影响：结电容与运放输入电容并联，在反馈电阻Rf两端形成寄生极点。若不进行补偿，该极点句运放的开环瑁血出线怕父处的相似怕受可能个足，守致电哈振汤。在简化模型中，TIA的闭环带宽受限于：

其中GBW为运放的单位增益带宽，Cin为运放的输入电容。运放选型启示：结电容大的光电二极管需要选择输入电容较小、增益带宽积足够的运放，或者在反馈回路中加入补偿电容Cf来保证稳定性。

值得注意的是上式是理论极限公式，是基于一阶近似或特定阻尼系数推导出的理论上能达到的最大带宽。如果按照这个公式去选运放，实际电路往往处于稳定性的边缘，可能会有明显的过冲和振铃。

工程实用公式：

这是为了保证电路稳定且频响平坦（通常对应巴特沃斯响应，Q值约0.707，相位裕度约65°）时推导出的设计公式。为了实现平坦响应，需要在反馈电阻Rf上并联一个合适的反馈电容CfCd。加入Cf补偿后，系统的带宽会下降。当满足稳定条件时，这个带宽通常近似等于上述4T的表达式。使用这个公式选型，实际电路的阶跃响应干净，无显著过冲，带宽值也是最接近实测-3dB点的。

2.3 分流电阻光电二极管的分流电阻Rsh（又称并联电阻或结电阻）表征了器件的内阻，典型值从数十MQ到数十GQ不等。分流电阻越大，说明器件越接近理想电流源。对TIA设计的影响：分流电阻对TIA的直流精度和低频噪声有显著影响：1.信号分流效应：Rsh与运放输入阻抗形成分压关系。若Rsh不够大，一部分光电流会通过Rsh旁路，导致信号损失。2. 热噪声贡献：Rsh产生的约翰逊热噪声（Johnson noise）为：

这构成了低频段噪声基底的重要组成部分。运放选型启示：对于低分流电阻的光电二极管，需要运放具有较低的输入偏置电流，以减少额外的直流误差；同时需要关注低频噪声特性。

2.4 带宽与响应速度光电二极管的响应速度受限于载流子的渡越时间和RC时间常数。对于高速应用，通常施加反向偏压以减小结电容并加速载流子收集。但反向偏压会增大暗电流，需要在速度与噪声之间权衡。

3. 运算放大器关键参数选型论述

3.1 输入偏置电流重要性评估：大女大大女（最关键参数之一）

运放的输入偏置电流Ib会与光电二极管的高源阻抗相互作用，产生显著的直流误差：

更重要的是，偏置电流的散粒噪声：

直接叠加在信号上，成为低频噪声的重要来源。

选型指导：

暗电流等级

推荐运放类型

典型I值

极低（<PA级）

JFET输入或CMOS输入

<100fA

低（pA~nA级）

JFET输入

<10pA

中等（nA~WA级）

JFET或精密Bipolar

<100pA

对于大多数精密光电测量应用，应选择JFET输入级或CMOS输入级的运放。典型器件如ADI的ADA4530-1（Ib典型值0.2fA）、TI的LMP7721（Ib典型值3fA）等。

3.2 输入失调电压重要性评估：

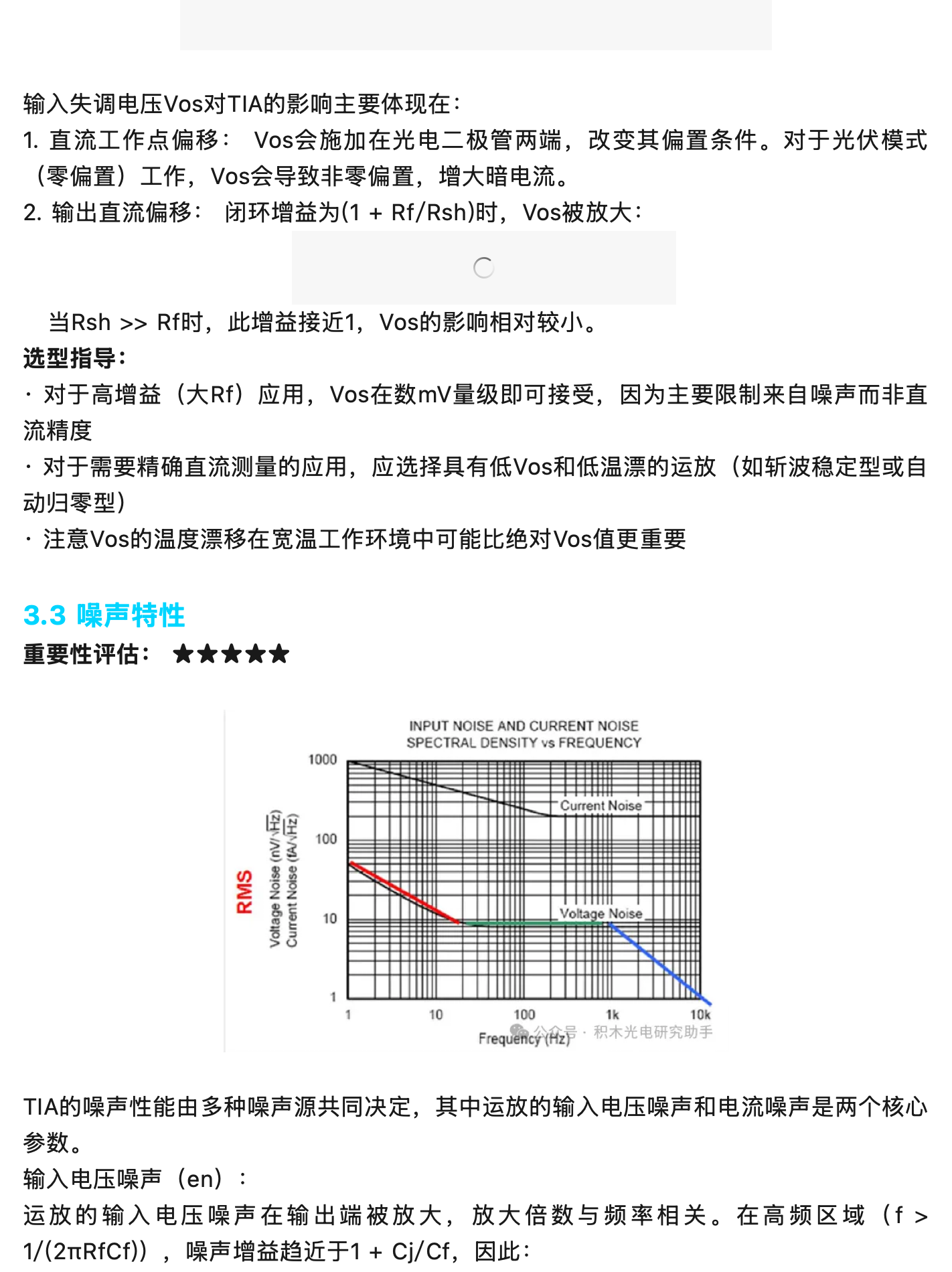

输入失调电压Vos对TIA的影响主要体现在：1. 直流工作点偏移：Vos会施加在光电二极管两端，改变其偏置条件。对于光伏模式（零偏置）工作，Vos会导致非零偏置，增大暗电流。2. 输出直流偏移：闭环增益为（1+ Rf/Rsh）时，Vos被放大：

当Rsh >> Rf时，此增益接近1，Vos的影响相对较小。选型指导：•对于高增益（大Rf）应用，Vos在数mV量级即可接受，因为主要限制来自噪声而非直流精度•对于需要精确直流测量的应用，应选择具有低Vos和低温漂的运放（如斩波稳定型或自动归零型）•注意Vos的温度漂移在宽温工作环境中可能比绝对Vos值更重要

3.3 噪声特性重要性评估：

INPUT NOISE AND CURRENT NOISE SPECTRAL DENSITY S FREQUENCY 1000

Voltage Noise （nV/FZ）Current Noise （tA/NFZ）100 RMS

Voltage Noise

10

10 100 1k 10k

Freguenc分（Az号•积木光电研究助手

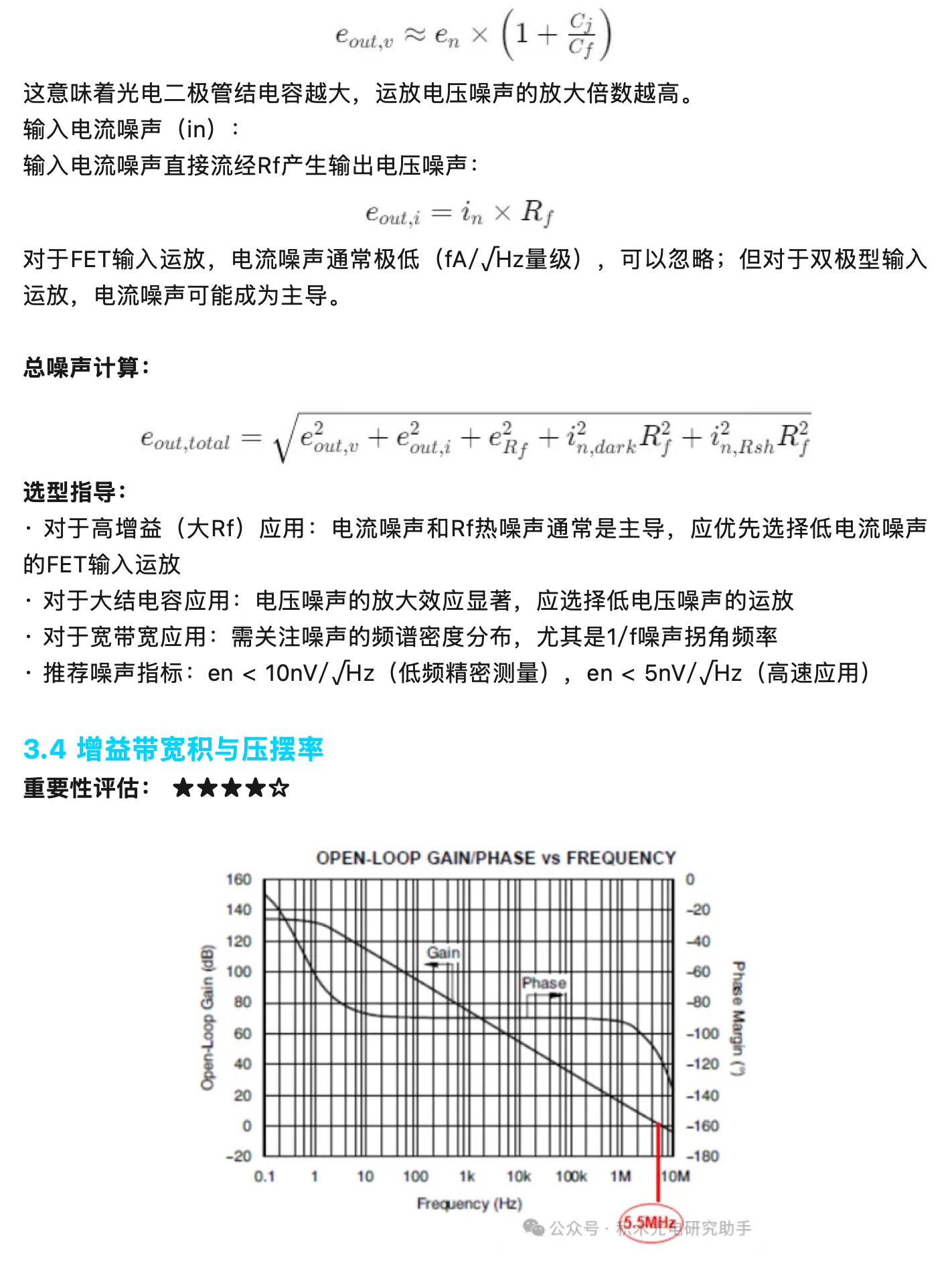

TIA的噪声性能由多种噪声源共同决定，其中运放的输入电压噪声和电流噪声是两个核心参数。输入电压噪声（en）：运放的输入电压噪声在输出端被放大，放大倍数与频率相关。在高频区域（f＞1/（2TRfCf）），噪声增益趋近于1+ Ci/Cf，因此：

Cods 2enx（1+g）

这意味着光电二极管结电容越大，运放电压噪声的放大倍数越高。输入电流噪声（in）：输入电流噪声直接流经Rf产生输出电压噪声：

Eoutj =in X Rf

对于FET输入运放，电流噪声通常极低（fA//Hz量级），可以忽略；但对于双极型输入运放，电流噪声可能成为主导。

总噪声计算：

Couttoral =Veuo +ents tey +idark野+份，BishE选型指导：•对于高增益（大Rf）应用：电流噪声和Rf热噪声通常是主导，应优先选择低电流噪声的FET输入运放•对于大结电容应用：电压噪声的放大效应显著，应选择低电压噪声的运放•对于宽带宽应用：需关注噪声的频谱密度分布，尤其是1/f噪声拐角频率• 推荐噪声指标：en < 10nV//Hz（低频精密测量），en＜ 5nV/Hz（高速应用）

3.4 增益带苋枳刁庄摆率重要性评估： 大

OPEN-LOOP GAIN/PHASE vs FREQUENCY 160

0

140

-20

120

-40

Gain

100

-60 Phase Margin

Phase

80

-80

60

-100

40

-120 3

20

-140 -160

-20

-180

0.1

100K

1 10 100 1k 10k 1M 10M

Frequency （Hz）• 公众号．积梨兜至研究助手

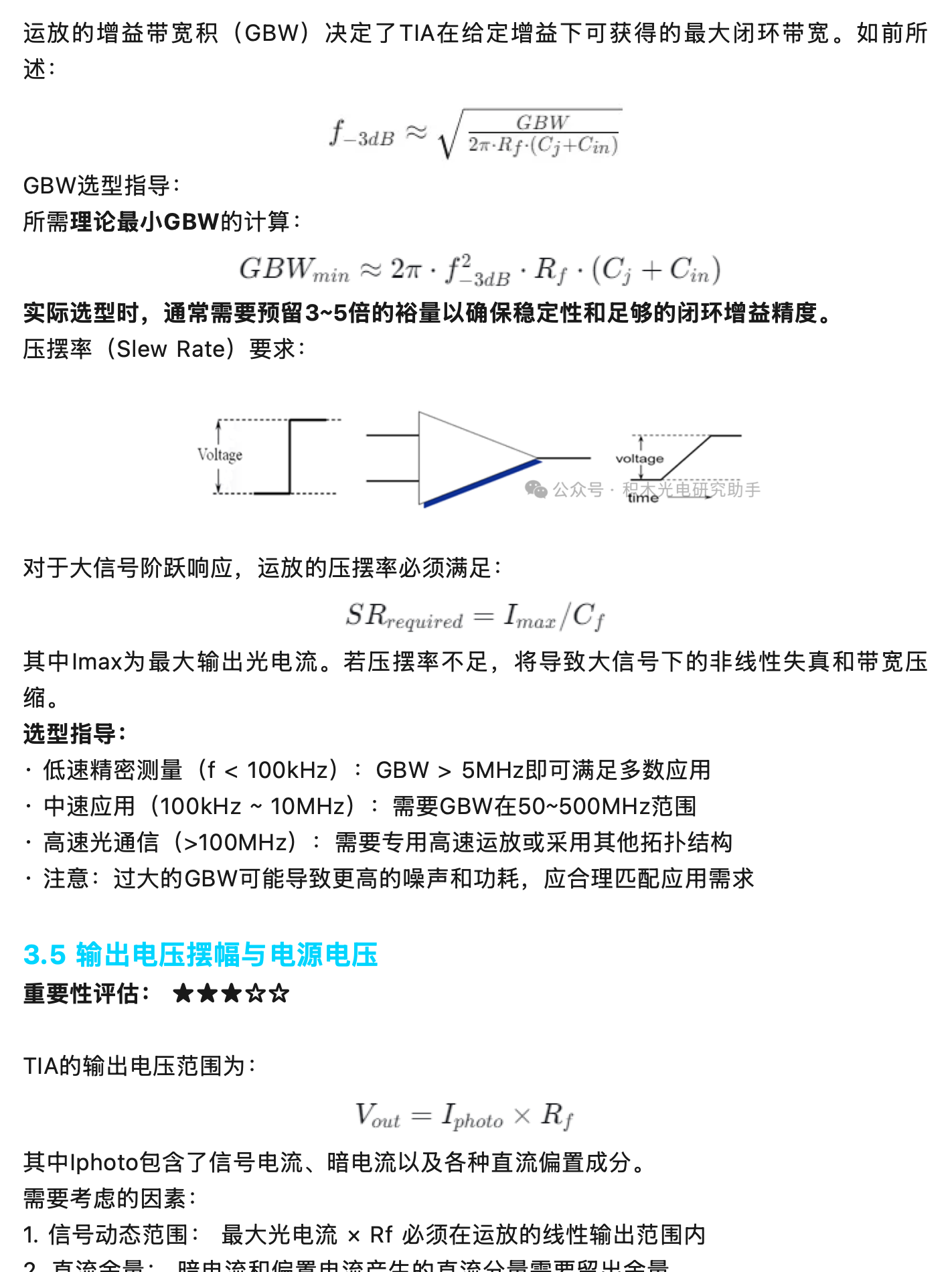

运放的增益带宽积（GBW）决定了TIA在给定增益下可获得的最大闭环带宽。如前所述：

GBW

f-3dB2

2元•民f（Cj+Cin）

GBW选型指导：所需理论最小GBW的计算：

GBWmin ~ 2T.f2

'sd•Ry•（Cj + Om）

实际选型时，通常需要预留3~5倍的裕量以确保稳定性和足够的闭环增益精度。压摆率（Slew Rate）要求：

｛Voltage

voltage公众号，福本光闻研究助手

对于大信号阶跃响应，运放的压摆率必须满足：

S Ereguired = Imas/Cf

其中Imax为最大输出光电流。若压摆率不足，将导致大信号下的非线性失真和带宽压缩选型指导：•低速精密测量（f <100kHz）：GBW>5MHz即可满足多数应用•中速应用（100kHz~10MHz）：需要GBW在50~500MHz范围•高速光通信（>100MHz）：需要专用高速运放或采用其他拓扑结构•注意：过大的GBW可能导致更高的噪声和功耗，应合理匹配应用需求

3.5 输出电压摆幅与电源电压重要性评估： 女

TIA的输出电压范围为：

Vout=JpiotoXEy

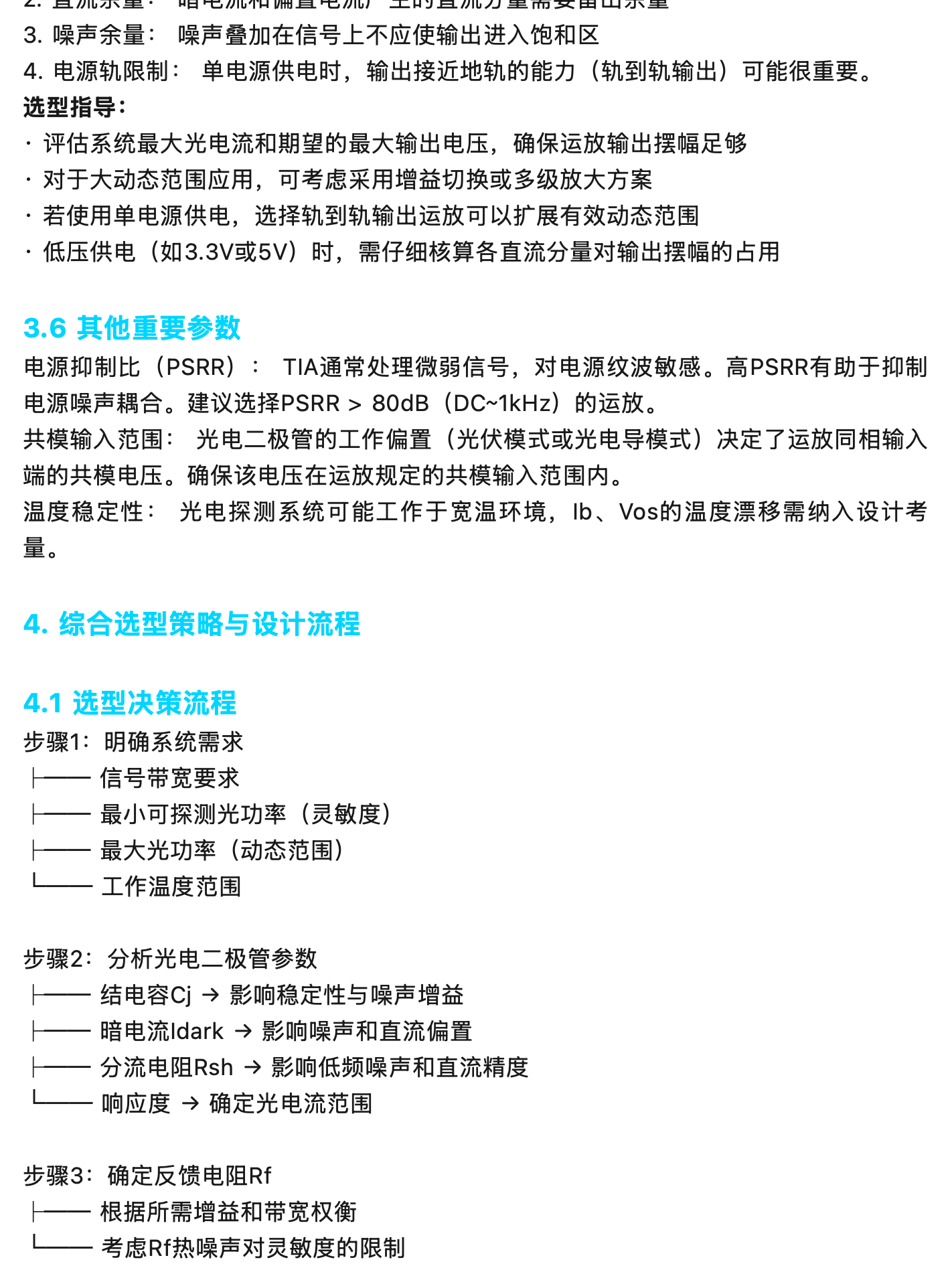

其中Iphoto包含了信号电流、暗电流以及各种直流偏置成分。需要考虑的因素：1.信号动态范围：最大光电流 × Rf 必须在运放的线性输出范围内2. 直流余量：暗电流和偏置电流产生的直流分量需要留出余量3. 噪声余量：噪声叠加在信号上不应使输出进入饱和区4.电源轨限制：单电源供电时，输出接近地轨的能力（轨到轨输出）可能很重要。选型指导：•评估系统最大光电流和期望的最大输出电压，确保运放输出摆幅足够•对于大动态范围应用，可考虑采用增益切换或多级放大方案•若使用单电源供电，选择轨到轨输出运放可以扩展有效动态范围•低压供电（如3.3V或5V）时，需仔细核算各直流分量对输出摆幅的占用

3.6 其他重要参数电源抑制比（PSRR）：TIA通常处理微弱信号，对电源纹波敏感。高PSRR有助于抑制电源噪声耦合。建议选择PSRR> 80dB（DC~1KHz）的运放。共模输入范围：光电二极管的工作偏置（光伏模式或光电导模式）决定了运放同相输入端的共模电压。确保该电压在运放规定的共模输入范围内。温度稳定性：光电探测系统可能工作于宽温环境，Ib、Vos的温度漂移需纳入设计考量。

4. 综合选型策略与设计流程

4.1 选型决策流程步骤1：明确系统需求—信号带宽要求最小可探测光功率（灵敏度）—最大光功率（动态范围）— 工作温度范围

步骤2：分析光电二极管参数— 结电容Cj 影稳定性与噪声增益—暗电流Idark 影响噪声和直流偏置—分流电阻Rsh 影响低频噪声和直流精度—响应度 确定光电流范围

步骤3：确定反馈电阻Rf |根据所需增益和带宽权衡— 考虑Rf热噪声对灵敏度的限制

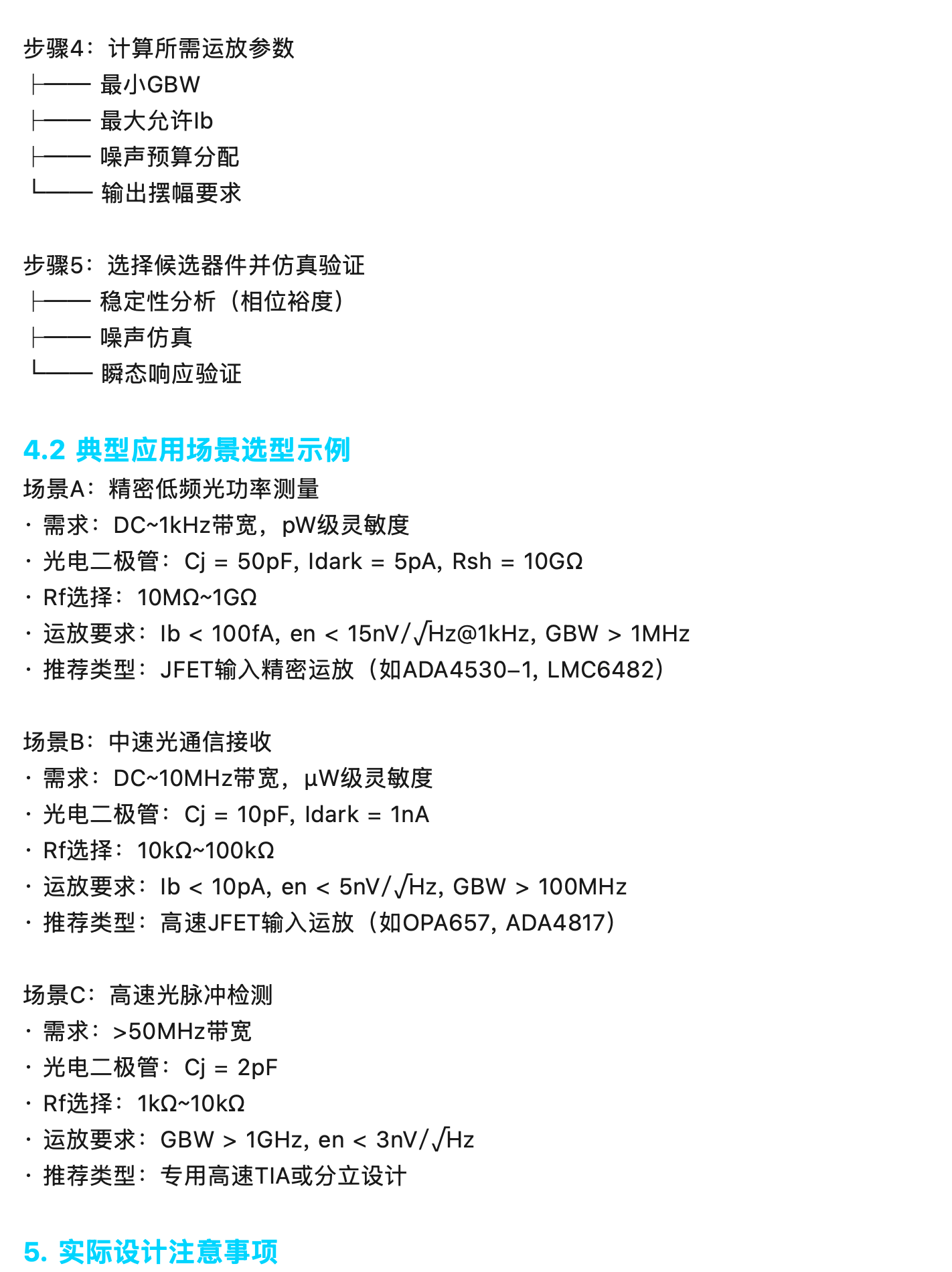

步骤4：计算所需运放参数—最小GBW—最大允许Ib—噪声预算分配— 输出摆幅要求

步骤5：选择候选器件并仿真验证—稳定性分析（相位裕度）—噪声仿真— 瞬态响应验证

4.2 典型应用场景选型示例场景A：精密低频光功率测量•需求：DC~1KHz带宽，pW级灵敏度•光电二极管：Cj = 50pF, Idark = 5pA, Rsh = 10GQ• Rf选择：10MQ~1G2•运放要求：Ib < 100fA, en < 15nV//Hz@1KHz, GBW >1MHZ•推荐类型：JFET输入精密运放（如ADA4530-1,LMC6482）

场景B：中速光通信接收•需求：DC~10MHz带宽，MW级灵敏度•光电二极管：Cj = 10pF, Idark = 1nA• Rf选择：10k9~100k2•运放要求：Ib < 10pA, en < 5nV/VHz, GBW > 100MHZ•推荐类型：高速JFET输入运放（如OPA657,ADA4817）

场景C：高速光脉冲检测•需求：>50MHz带宽•光电二极管：Cj = 2pF•Rf选择：1k0~10k2•运放要求：GBW >1GHz, en < 3nV/VHz•推荐类型：专用高速TIA或分立设计

5. 实际设计注意事项

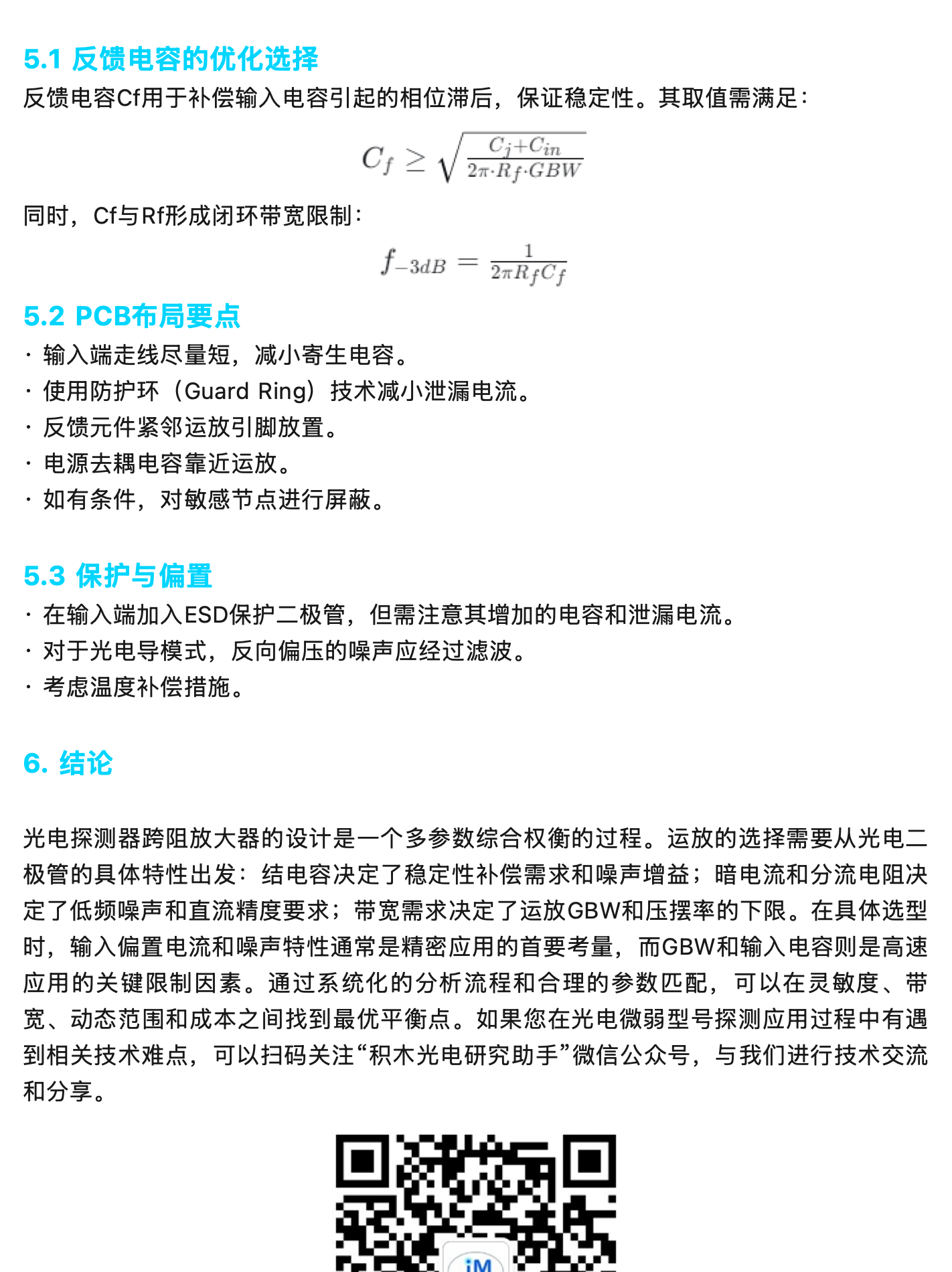

5.1 反馈电容的优化选择反馈电容Cf用于补偿输入电容引起的相位滞后，保证稳定性。其取值需满足：

Cj+Cin

C≥VarhgGBw

同时，Cf与Rf形成闭环带宽限制：

f-3uB=3iliycy

5.2 PCB布局要点．输入端走线尽量短，减小寄生电容。•使用防护环（Guard Ring）技术减小泄漏电流。•反馈元件紧邻运放引脚放置。•申源去耦申容靠近运放。•如有条件，对敏感节点进行屏蔽。

5.3 保护与偏置．在输入端加入ESD保护二极管，但需注意其增加的电容和泄漏电流。•对于光电导模式，反向偏压的噪声应经过滤波。．考虑温度补偿措施。

6. 结论

光电探测器跨阻放大器的设计是一个多参数综合权衡的过程。运放的选择需要从光电二极管的具体特性出发：结电容决定了稳定性补偿需求和噪声增益；暗电流和分流电阻决定了低频噪声和直流精度要求；带宽需求决定了运放GBW和压摆率的下限。在具体选型时，输入偏置电流和噪声特性通常是精密应用的首要考量，而GBW和输入电容则是高速应用的关键限制因素。通过系统化的分析流程和合理的参数匹配，可以在灵敏度、带宽、动态范围和成本之间找到最优平衡点。如果您在光电微弱型号探测应用过程中有遇到相关技术难点，可以扫码关注“积木光电研究助手”微信公众号，与我们进行技术交流和分享。
