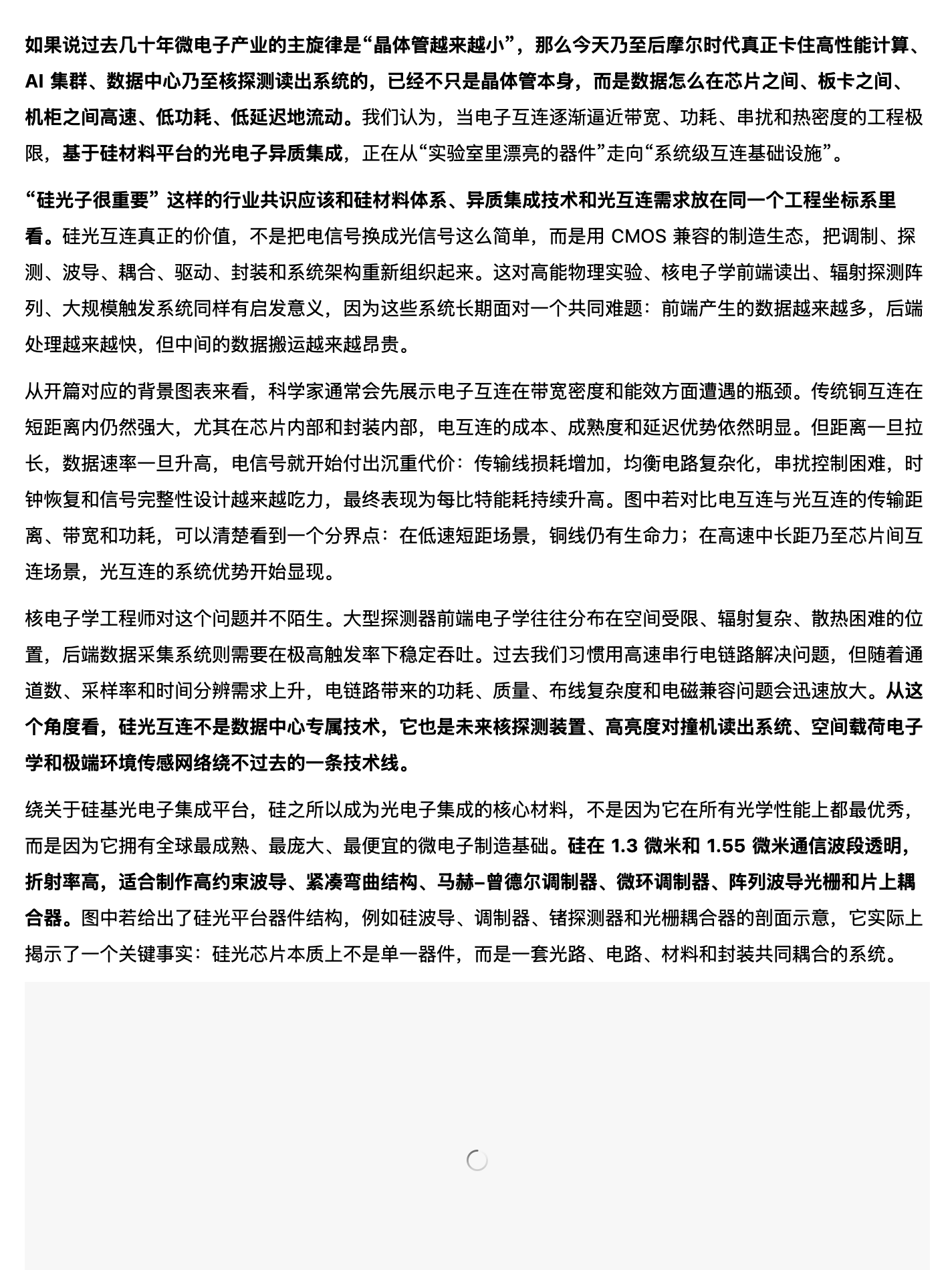

如果说过去几十年微电子产业的主旋律是“晶体管越来越小”，那么今天乃至后摩尔时代真正卡住高性能计算、AI集群、数据中心乃至核探测读出系统的，已经不只是晶体管本身，而是数据怎么在芯片之间、板卡之间、机柜之间高速、低功耗、低延迟地流动。我们认为，当电子互连逐渐逼近带宽、功耗、串扰和热密度的工程极限，基于硅材料平台的光电子异质集成，正在从“实验室里漂亮的器件”走向“系统级互连基础设施”。“硅光子很重要”这样的行业共识应该和硅材料体系、异质集成技术和光互连需求放在同一个工程坐标系里看。硅光互连真正的价值，不是把电信号换成光信号这么简单，而是用CMOS 兼容的制造生态，把调制、探测、波导、耦合、驱动、封装和系统架构重新组织起来。这对高能物理实验、核电子学前端读出、辐射探测阵列、大规模触发系统同样有启发意义，因为这些系统长期面对一个共同难题：前端产生的数据越来越多，后端处理越来越快，但中间的数据搬运越来越昂贵。从开篇对应的背景图表来看，科学家通常会先展示电子互连在带宽密度和能效方面遭遇的瓶颈。传统铜互连在短距离内仍然强大，尤其在芯片内部和封装内部，电互连的成本、成熟度和延迟优势依然明显。但距离一旦拉长，数据速率一旦升高，电信号就开始付出沉重代价：传输线损耗增加，均衡电路复杂化，串扰控制困难，时钟恢复和信号完整性设计越来越吃力，最终表现为每比特能耗持续升高。图中若对比电互连与光互连的传输距离、带宽和功耗，可以清楚看到一个分界点：在低速短距场景，铜线仍有生命力；在高速中长距乃至芯片间互连场景，光互连的系统优势开始显现。核电子学工程师对这个问题并不陌生。大型探测器前端电子学往往分布在空间受限、辐射复杂、散热困难的位置，后端数据采集系统则需要在极高触发率下稳定吞吐。过去我们习惯用高速串行电链路解决问题，但随着通道数、采样率和时间分辨需求上升，电链路带来的功耗、质量、布线复杂度和电磁兼容问题会迅速放大。从这个角度看，硅光互连不是数据中心专属技术，它也是未来核探测装置、高亮度对撞机读出系统、空间载荷电子学和极端环境传感网络绕不过去的一条技术线。绕关于硅基光电子集成平台，硅之所以成为光电子集成的核心材料，不是因为它在所有光学性能上都最优秀，而是因为它拥有全球最成熟、最庞大、最便宜的微电子制造基础。硅在1.3 微米和1.55 微米通信波段透明，折射率高，适合制作高约束波导、紧凑弯曲结构、马赫-曾德尔调制器、微环调制器、阵列波导光栅和片上耦合器。图中若给出了硅光平台器件结构，例如硅波导、调制器、锗探测器和光栅耦合器的剖面示意，它实际上揭示了一个关键事实：硅光芯片本质上不是单一器件，而是一套光路、电路、材料和封装共同耦合的系统。

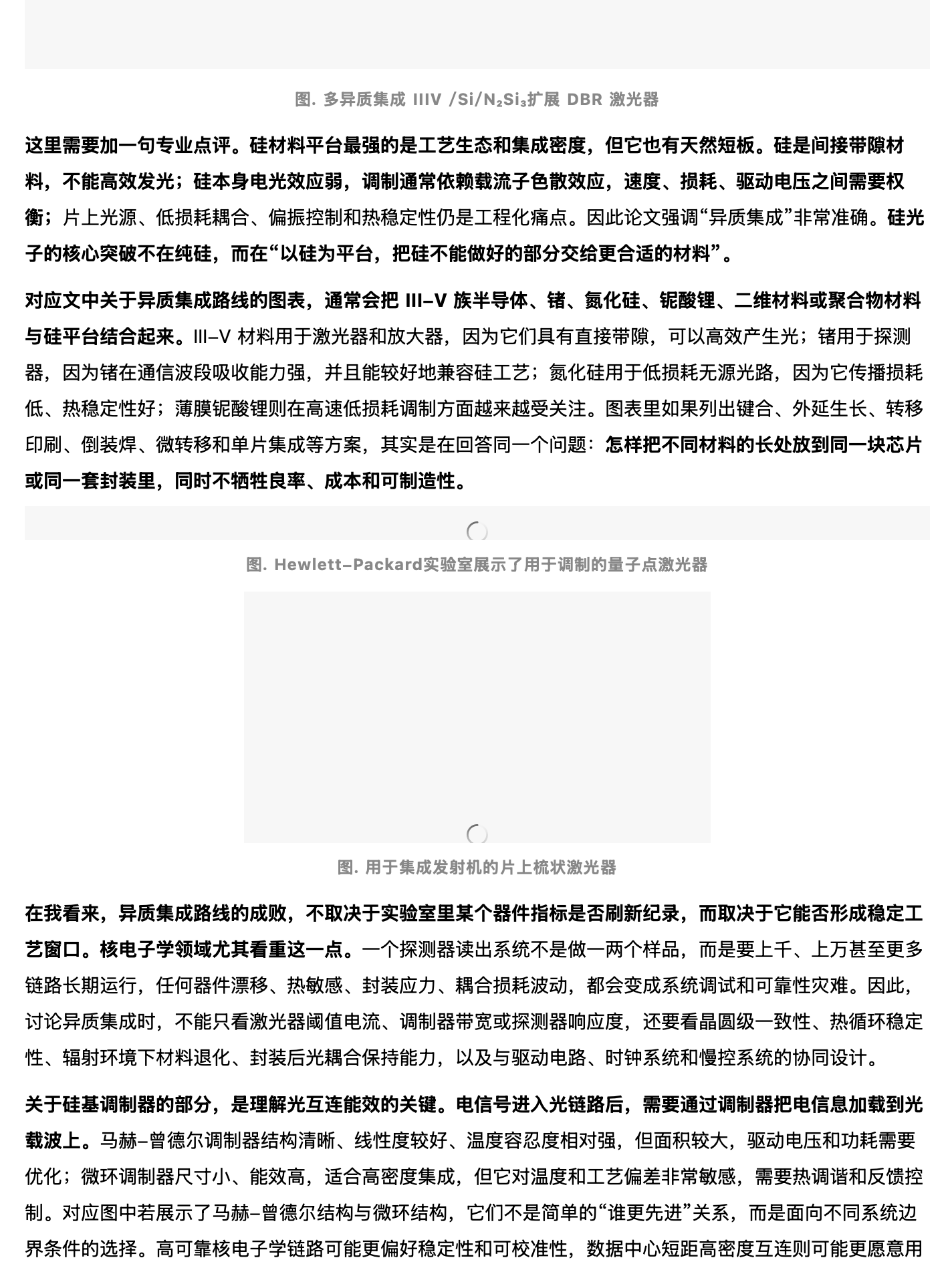

图. 多异质集成 IIIV /Si/NzSis扩展 DBR 激光器

这里需要加一句专业点评。硅材料平台最强的是工艺生态和集成密度，但它也有天然短板。硅是间接带隙材料，不能高效发光；硅本身电光效应弱，调制通常依赖载流子色散效应，速度、损耗、驱动电压之间需要权衡；片上光源、低损耗耦合、偏振控制和热稳定性仍是工程化痛点。因此论文强调“异质集成”非常准确。硅光子的核心突破不在纯硅，而在“以硅为平台，把硅不能做好的部分交给更合适的材料”。对应文中关于异质集成路线的图表，通常会把 I-V 族半导体、锗、氮化硅、铌酸锂、二维材料或聚合物材料与硅平台结合起来。I-V 材料用于激光器和放大器，因为它们具有直接带隙，可以高效产生光；锗用于探测器，因为锗在通信波段吸收能力强，并且能较好地兼容硅工艺；氮化硅用于低损耗无源光路，因为它传播损耗低、热稳定性好；薄膜铌酸锂则在高速低损耗调制方面越来越受关注。图表里如果列出键合、外延生长、转移印刷、倒装焊、微转移和单片集成等方案，其实是在回答同一个问题：怎样把不同材料的长处放到同一块芯片或同一套封装里，同时不牺牲良率、成本和可制造性。

C

图. Hewlett-Packard实验室展示了用于调制的量子点激光器

图.用于集成发射机的片上梳状激光器

在我看来，异质集成路线的成败，不取决于实验室里某个器件指标是否刷新纪录，而取决于它能否形成稳定工艺窗口。核电子学领域尤其看重这一点。一个探测器读出系统不是做一两个样品，而是要上千、上万甚至更多链路长期运行，任何器件漂移、热敏感、封装应力、耦合损耗波动，都会变成系统调试和可靠性灾难。因此，讨论异质集成时，不能只看激光器阈值电流、调制器带宽或探测器响应度，还要看晶圆级一致性、热循环稳定性、辐射环境下材料退化、封装后光耦合保持能力，以及与驱动电路、时钟系统和慢控系统的协同设计。关于硅基调制器的部分，是理解光互连能效的关键。电信号进入光链路后，需要通过调制器把电信息加载到光载波上。马赫-曾德尔调制器结构清晰、线性度较好、温度容忍度相对强，但面积较大，驱动电压和功耗需要优化；微环调制器尺寸小、能效高，适合高密度集成，但它对温度和工艺偏差非常敏感，需要热调谐和反馈控制。对应图中若展示了马赫-曾德尔结构与微环结构，它们不是简单的“谁更先进”关系，而是面向不同系统边界条件的选择。高可靠核电子学链路可能更偏好稳定性和可校准性，数据中心短距高密度互连则可能更愿意用复杂控制换取面积和能耗优势。

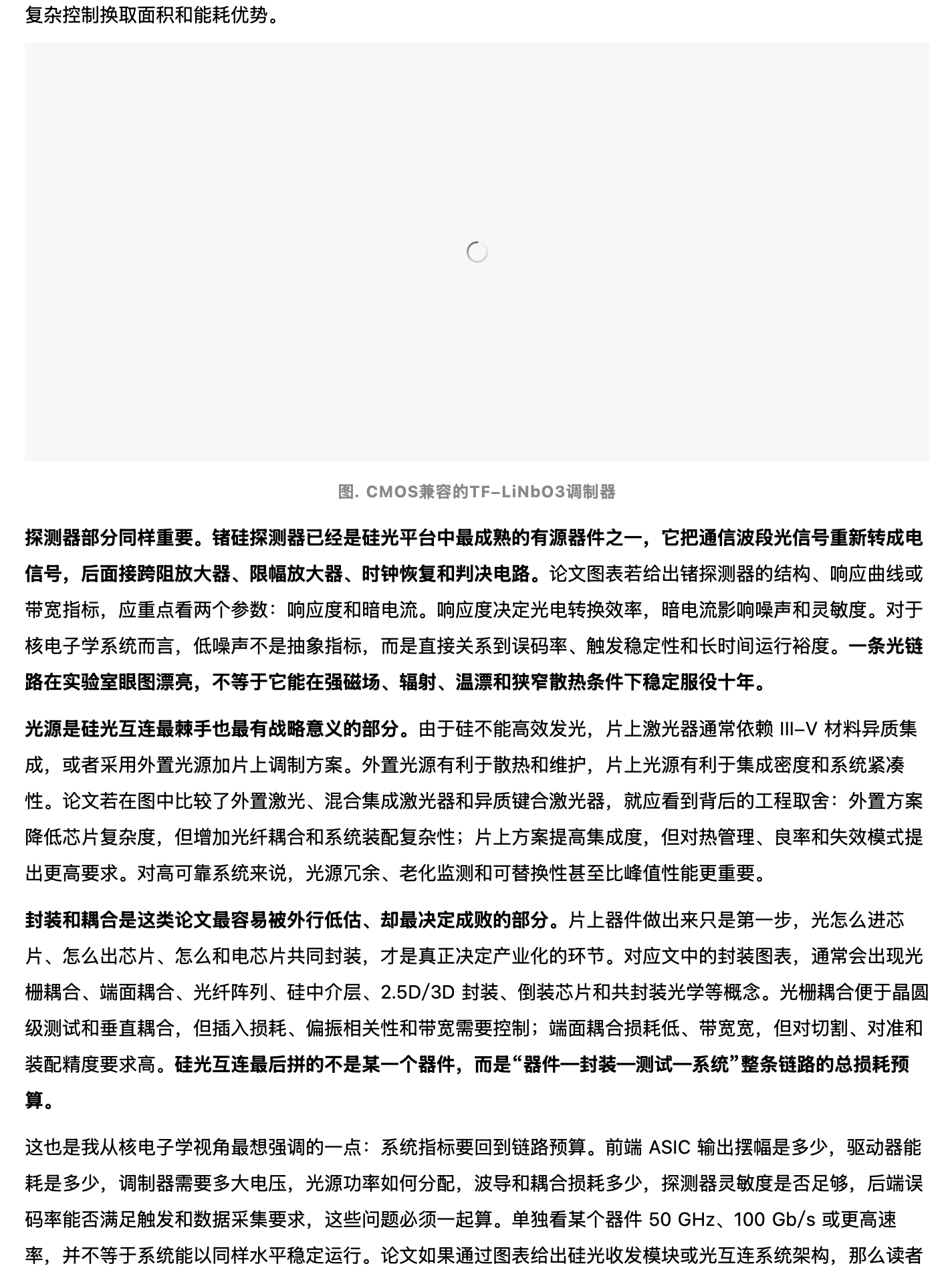

图.CMOS兼容的TF-LiNbO3调制器

探测器部分同样重要。锗硅探测器已经是硅光平台中最成熟的有源器件之一，它把通信波段光信号重新转成电信号，后面接跨阻放大器、限幅放大器、时钟恢复和判决电路。论文图表若给出锗探测器的结构、响应曲线或带宽指标，应重点看两个参数：响应度和暗电流。响应度决定光电转换效率，暗电流影响噪声和灵敏度。对于核电子学系统而言，低噪声不是抽象指标，而是直接关系到误码率、触发稳定性和长时间运行裕度。一条光链路在实验室眼图漂亮，不等于它能在强磁场、辐射、温漂和狭窄散热条件下稳定服役十年。光源是硅光互连最棘手也最有战略意义的部分。由于硅不能高效发光，片上激光器通常依赖 III-V 材料异质集成，或者采用外置光源加片上调制方案。外置光源有利于散热和维护，片上光源有利于集成密度和系统紧凑性。论文若在图中比较了外置激光、混合集成激光器和异质键合激光器，就应看到背后的工程取舍：外置方案降低芯片复杂度，但增加光纤耦合和系统装配复杂性；片上方案提高集成度，但对热管理、良率和失效模式提出更高要求。对高可靠系统来说，光源冗余、老化监测和可替换性甚至比峰值性能更重要。封装和耦合是这类论文最容易被外行低估、却最决定成败的部分。片上器件做出来只是第一步，光怎么进芯片、怎么出芯片、怎么和电芯片共同封装，才是真正决定产业化的环节。对应文中的封装图表，通常会出现光栅耦合、端面耦合、光纤阵列、硅中介层、2.5D/3D 封装、倒装芯片和共封装光学等概念。光栅耦合便于晶圆级测试和垂直耦合，但插入损耗、偏振相关性和带宽需要控制；端面耦合损耗低、带宽宽，但对切割、对准和装配精度要求高。硅光互连最后拼的不是某一个器件，而是“器件一封装一测试一系统”整条链路的总损耗预算。这也是我从核电子学视角最想强调的一点：系统指标要回到链路预算。前端 ASIC 输出摆幅是多少，驱动器能耗是多少，调制器需要多大电压，光源功率如何分配，波导和耦合损耗多少，探测器灵敏度是否足够，后端误码率能否满足触发和数据采集要求，这些问题必须一起算。单独看某个器件50GHz、100 Gb/s 或更高速率，并不等于系统能以同样水平稳定运行。论文如果通过图表给出硅光收发模块或光互连系统架构，那么读者应把它理解为一个完整能量转换链：电到光、光在片上传输、光到电，每一步都在消耗能量、引入噪声和积累不确定性。

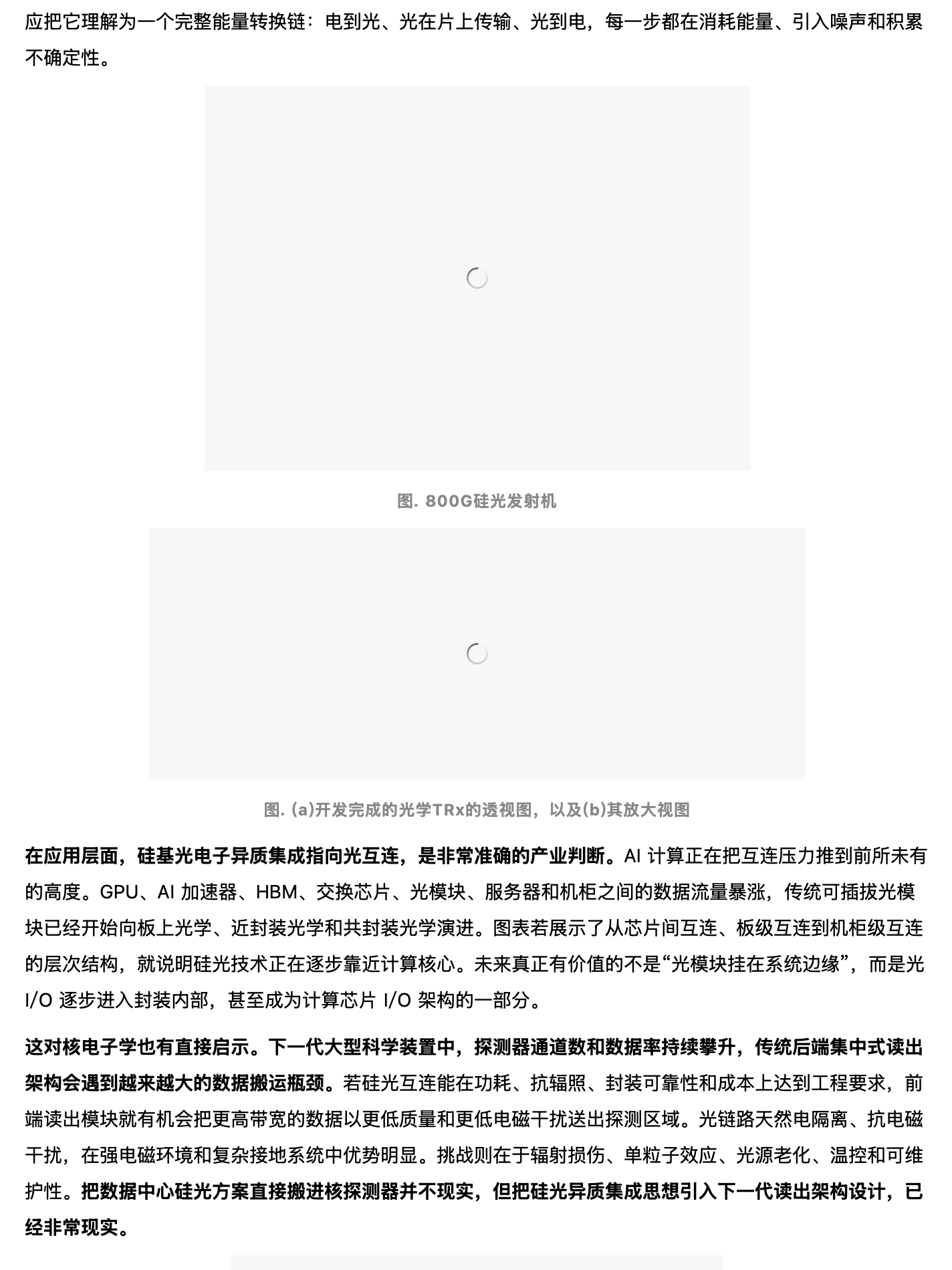

图.800G硅光发射机

图.（a）开发完成的光学TRx的透视图，以及（b）其放大视图

在应用层面，硅基光电子异质集成指向光互连，是非常准确的产业判断。Al计算正在把互连压力推到前所未有的高度。GPU、AI加速器、HBM、交换芯片、光模块、服务器和机柜之间的数据流量暴涨，传统可插拔光模块已经开始向板上光学、近封装光学和共封装光学演进。图表若展示了从芯片间互连、板级互连到机柜级互连的层次结构，就说明硅光技术正在逐步靠近计算核心。未来真正有价值的不是“光模块挂在系统边缘”

”，而是光

1/0逐步进入封装内部，甚至成为计算芯片 1/0 架构的一部分。这对核电子学也有直接启示。下一代大型科学装置中，探测器通道数和数据率持续攀升，传统后端集中式读出架构会遇到越来越大的数据搬运瓶颈。若硅光互连能在功耗、抗辐照、封装可靠性和成本上达到工程要求，前端读出模块就有机会把更高带宽的数据以更低质量和更低电磁干扰送出探测区域。光链路天然电隔离、抗电磁干扰，在强电磁环境和复杂接地系统中优势明显。挑战则在于辐射损伤、单粒子效应、光源老化、温控和可维护性。把数据中心硅光方案直接搬进核探测器并不现实，但把硅光异质集成思想引入下一代读出架构设计，已经非常现实。

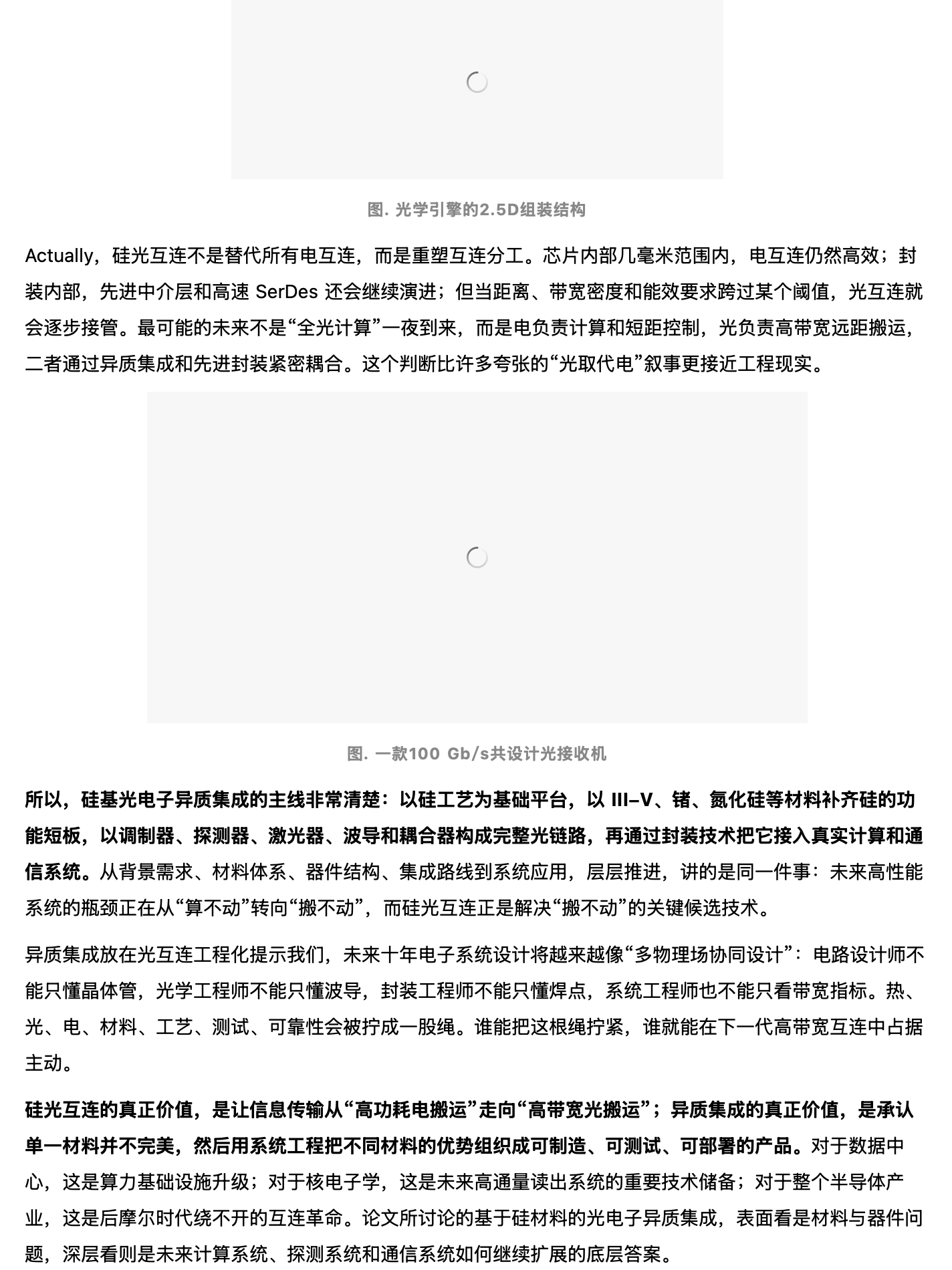

图.光学引擎的2.5D组装结构

Actually，硅光互连不是替代所有电互连，而是重塑互连分工。芯片内部几毫米范围内，电互连仍然高效；封装内部，先进中介层和高速 SerDes 还会继续演进；但当距离、带宽密度和能效要求跨过某个阈值，光互连就会逐步接管。最可能的未来不是“全光计算”一夜到来，而是电负责计算和短距控制，光负责高带宽远距搬运，二者通过异质集成和先进封装紧密耦合。这个判断比许多夸张的“光取代电”叙事更接近工程现实。

图．一款100 Gb/s共设计光接收机

所以，硅基光电子异质集成的主线非常清楚：以硅工艺为基础平台，以I-V、锗、氮化硅等材料补齐硅的功能短板，以调制器、探测器、激光器、波导和耦合器构成完整光链路，再通过封装技术把它接入真实计算和通信系统。从背景需求、材料体系、器件结构、集成路线到系统应用，层层推进，讲的是同一件事：未来高性能系统的瓶颈正在从“算不动”转向“搬不动”，而硅光互连正是解决“搬不动”的关键候选技术。异质集成放在光互连工程化提示我们，未来十年电子系统设计将越来越像“多物理场协同设计”：电路设计师不能只懂晶体管，光学工程师不能只懂波导，封装工程师不能只懂焊点，系统工程师也不能只看带宽指标。热、光、电、材料、工艺、测试、可靠性会被拧成一股绳。谁能把这根绳拧紧，谁就能在下一代高带宽互连中占据主动。硅光互连的真正价值，是让信息传输从“高功耗电搬运”走向“高带宽光搬运”；异质集成的真正价值，是承认单一材料并不完美，然后用系统工程把不同材料的优势组织成可制造、可测试、可部署的产品。对于数据中心，这是算力基础设施升级；对于核电子学，这是未来高通量读出系统的重要技术储备；对于整个半导体产业，这是后摩尔时代绕不开的互连革命。论文所讨论的基于硅材料的光电子异质集成，表面看是材料与器件问题，深层看则是未来计算系统、探测系统和通信系统如何继续扩展的底层答案。以上。
