闪烁体 + APD：信号波动从哪里来？

以下为从原稿提取的辅助阅读文字；符号、公式及识别差异请以“图文原稿”为准。

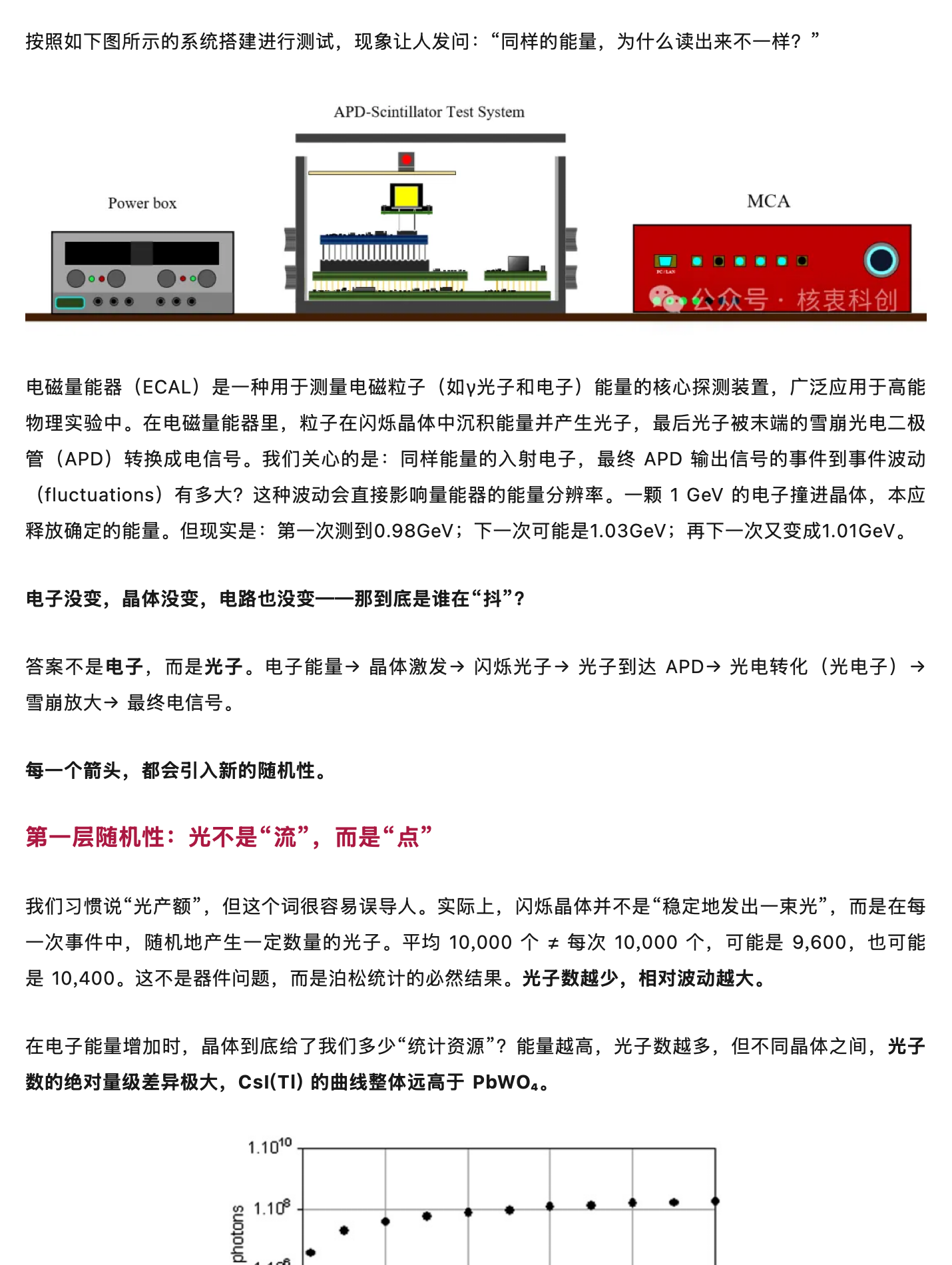

按照如下图所示的系统搭建进行测试，现象让人发问：“同样的能量，为什么读出来不一样？”

APD-Scintillator Test System

Power box

MCA

Q000nna o公众号•核衷科创

⑤⑤。⑥ ◎

电磁量能器（ECAL）是一种用于测量电磁粒子（如y光子和电子）能量的核心探测装置，广泛应用于高能物理实验中。在电磁量能器里，粒子在闪烁晶体中沉积能量并产生光子，最后光子被末端的雪崩光电二极管（APD）转换成电信号。我们关心的是：同样能量的入射电子，最终 APD 输出信号的事件到事件波动（fluctuations）有多大？这种波动会直接影响量能器的能量分辨率。一颗1 GeV 的电子撞进晶体，本应释放确定的能量。但现实是：第一次测到0.98GeV；下一次可能是1.03GeV；再下一次又变成1.01GeV。

电子没变，晶体没变，电路也没变—一那到底是谁在“抖”？

答案不是电子，而是光子。电子能量 晶体激发 闪烁光子 光子到达 APD 光电转化（光电子）＞雪崩放大＞最终电信号。

每一个箭头，都会引入新的随机性。

第一层随机性：光不是“流”，而是“点”

我们习惯说“光产额”，但这个词很容易误导人。实际上，闪烁晶体并不是“稳定地发出一束光”，而是在每一次事件中，随机地产生一定数量的光子。平均10,000个每次 10,000个，可能是9,600，也可能是10,400。这不是器件问题，而是泊松统计的必然结果。光子数越少，相对波动越大。

在电子能量增加时，晶体到底给了我们多少“统计资源”？能量越高，光子数越多，但不同晶体之间，光子数的绝对量级差异极大，Csl（TI）的曲线整体远高于 PbWOa。

1.1010….. 1.108

••

••1.10

0◎

•••

1.19-6

1.102

• PbW04• CsI（TI）

1 1 2 3 4 5

Energy （GEV）

（公众号．核衷科创

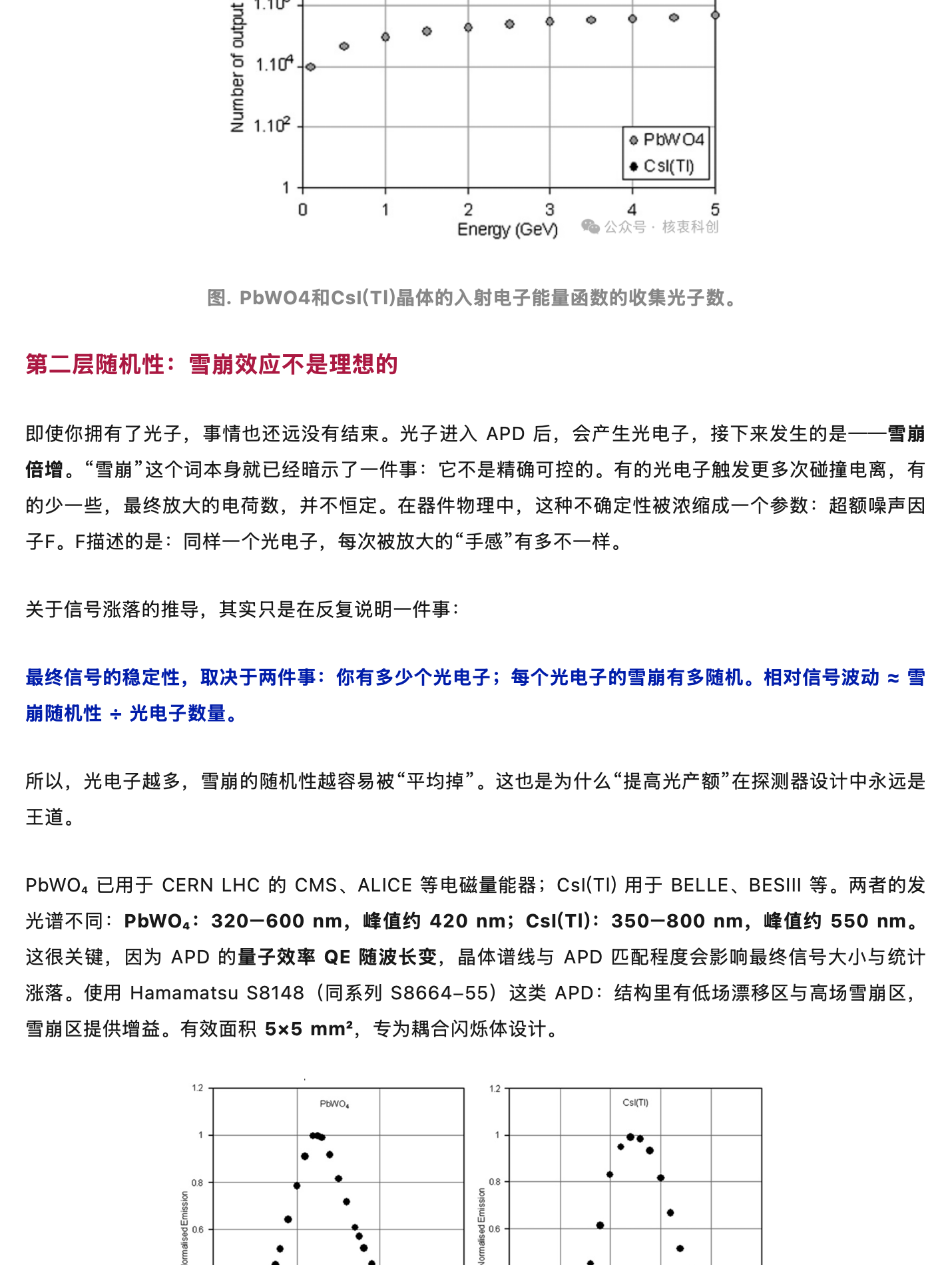

图.PbWO4和CsI（TI）晶体的入射电子能量函数的收集光子数。

第二层随机性：雪崩效应不是理想的

即使你拥有了光子，事情也还远没有结束。光子进入 APD后，会产生光电子，接下来发生的是—一雪崩倍增。“雪崩”这个词本身就已经暗示了一件事：它不是精确可控的。有的光电子触发更多次碰撞电离，有的少一些，最终放大的电荷数，并不恒定。在器件物理中，这种不确定性被浓缩成一个参数：超额噪声因子F。F描述的是：同样一个光电子，每次被放大的“手感”有多不一样。

关于信号涨落的推导，其实只是在反复说明一件事：

最终信号的稳定性，取决于两件事：你有多少个光电子；每个光电子的雪崩有多随机。相对信号波动~雪崩随机性+光电子数量。

所以，光电子越多，雪崩的随机性越容易被“平均掉”。这也是为什么“提高光产额”在探测器设计中永远是王道。

PbWOa 已用于 CERN LHC 的CMS、ALICE 等电磁量能器；Csl（TI）用于 BELLE、BESIII 等。两者的发光谱不同：PbWOa:320-600 nm，峰值约 420 nm；Csl（TI）：350-800 nm，峰值约 550 nm。这很关键，因为 APD 的量子效率 QE 随波长变，晶体谱线与 APD 匹配程度会影响最终信号大小与统计涨落，使用 Hamamatsu S8148（同系列S8664-55）这类 APD：结构里有低场漂移区与高场雪崩区。雪崩区提供增益。有效面积 5x5 mm2，专为耦合闪烁体设计。

1.2

1.2

PbWO，

Csl（TI）

1

•0.8

0.8 Normalised Emission

•

0.6

Norm••

•

0.4•

0.4•

0.2

02•

0++

50 公众800• 核藏科创80

300 400 500 600 300 400

Wavelength （nm）

Wavelength （nm）

图.两种晶体的发光谱

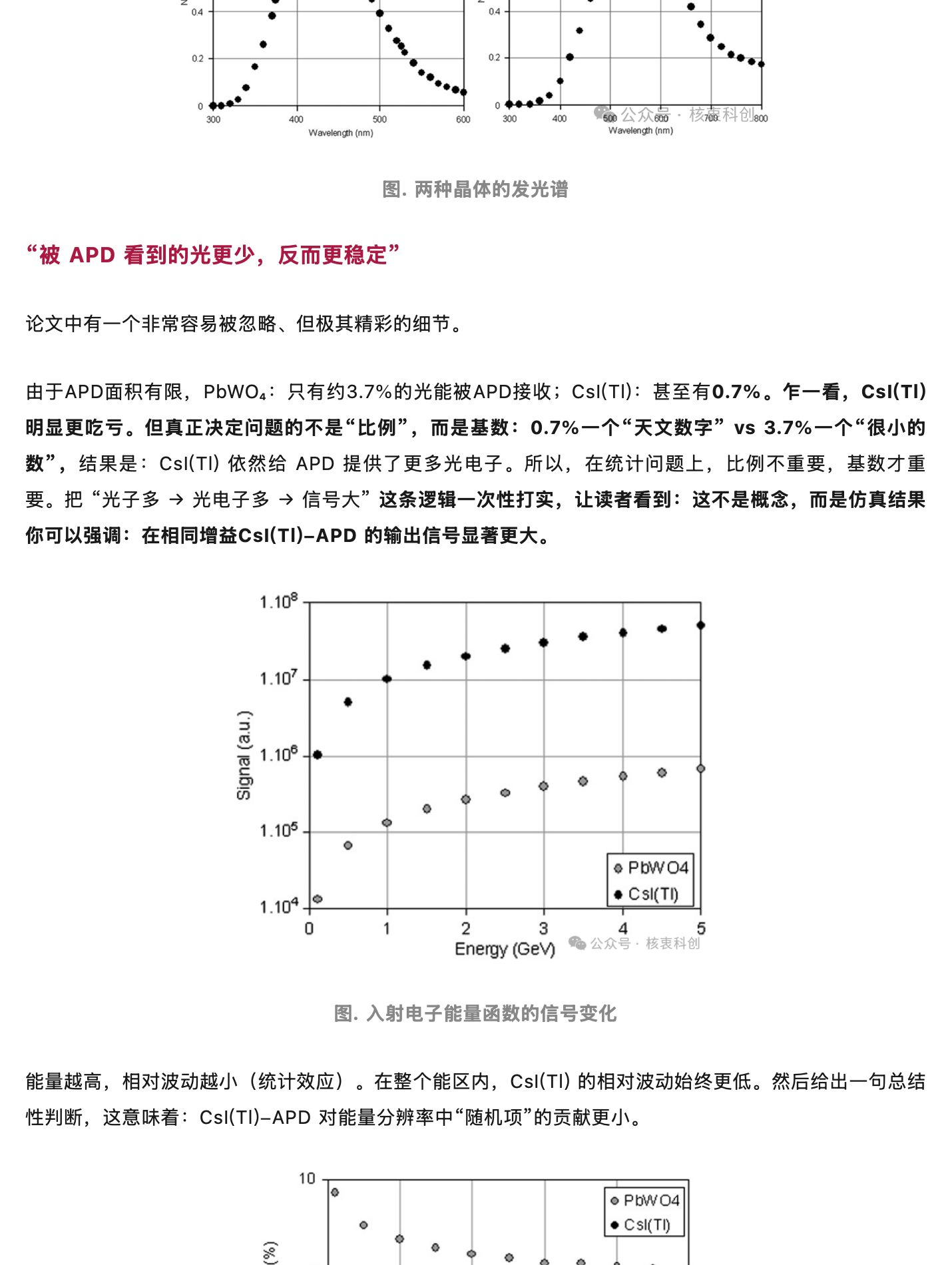

“被 APD 看到的光更少，反而更稳定”

论文中有一个非常容易被忽略、但极其精彩的细节。

由于APD面积有限，PbWOA：只有约3.7%的光能被APD接收；Csl（TI）：甚至有0.7%。乍一看，Csl（TI）明显更吃亏。但真正决定问题的不是“比例”，而是基数：0.7%一个“天文数字”vs 3.7%一个“很小的数”，结果是：Csl（TI）依然给 APD 提供了更多光电子。所以，在统计问题上，比例不重要，基数才重要。把“光子多>光电子多 >信号大”这条逻辑一次性打实，让读者看到：这不是概念，而是仿真结果你可以强调：在相同增益CsI（TI）-APD 的输出信号显著更大。

1.108

•

1.107

1.10°-

•

1.108.

• PbW04• Csl（TI

1.109

1

2 A 5

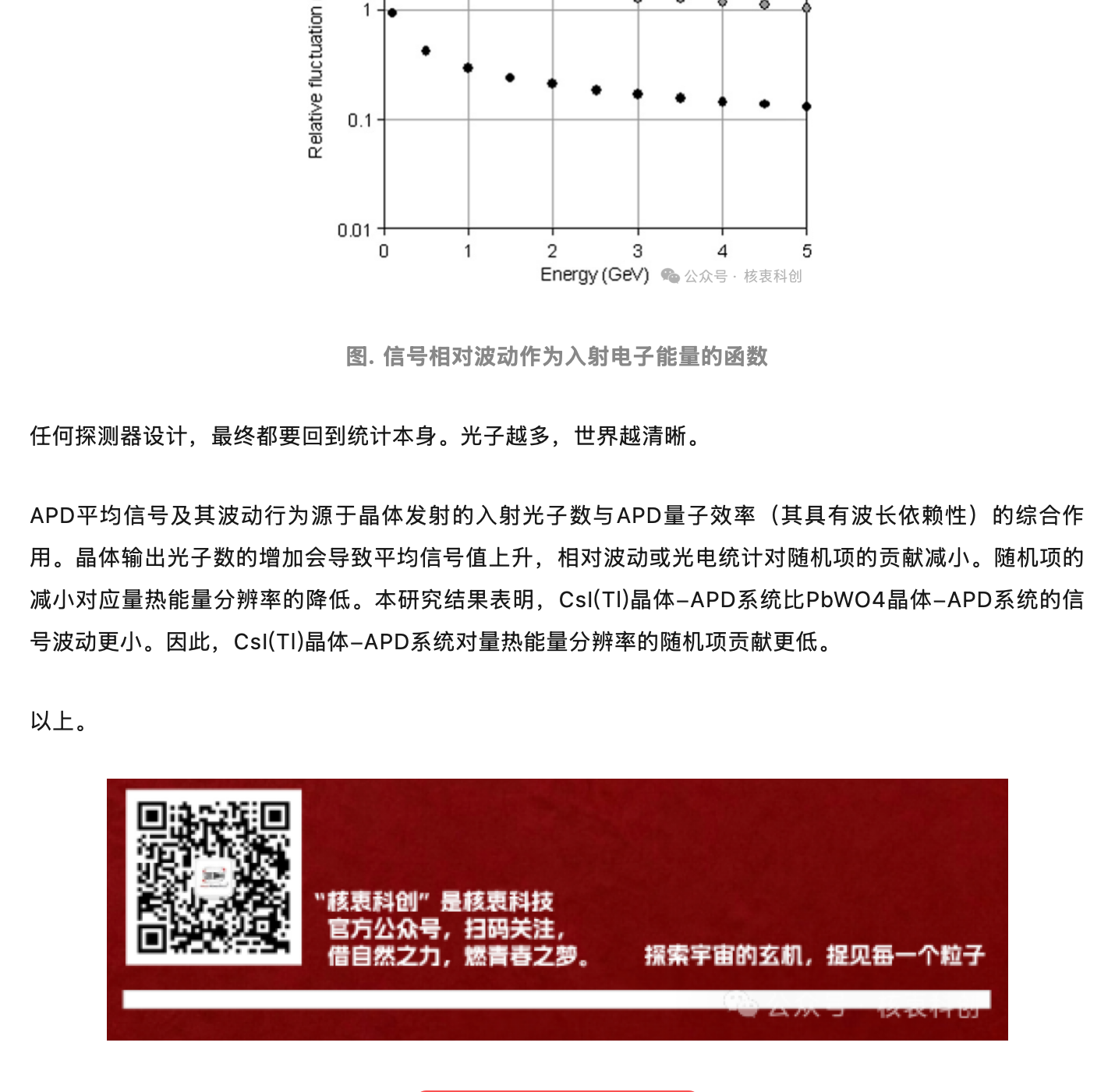

用。晶体输出光子数的增加会导致平均信号值上升，相对波动或光电统计对随机项的贡献减小。随机项的减小对应量热能量分辨率的降低。本研究结果表明，Csl（TI）晶体-APD系统比PbWO4晶体-APD系统的信号波动更小。因此，Csl（TI）晶体-APD系统对量热能量分辨率的随机项贡献更低。

"核衷科创”是核衷科技官方公众号，扫码关注，借自然之力，燃青春之梦。

探索宇宙的玄机，提见每一个粒子
