聊聊：AI赋能同步辐射谱学核仪器设备研制

以下为从原稿提取的辅助阅读文字；符号、公式及识别差异请以“图文原稿”为准。

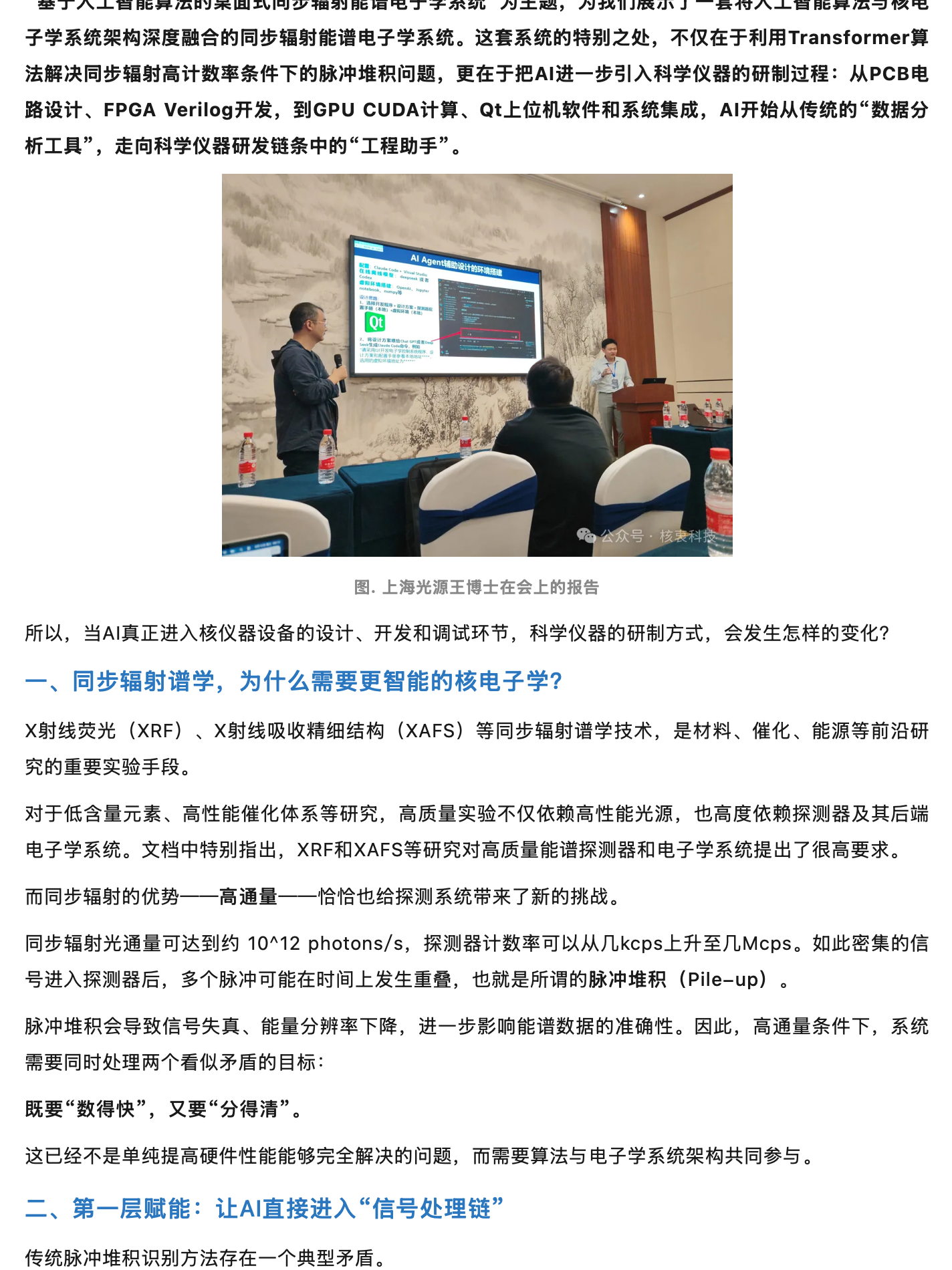

子学系统架构深度融合的同步辐射能谱电子学系统。这套系统的特别之处，不仅在于利用Transformer算法解决同步辐射高计数率条件下的脉冲堆积问题，更在于把AI进一步引入科学仪器的研制过程：从PCB电路设计、FPGA Verilog开发，到GPU CUDA计算、Qt上位机软件和系统集成，AI开始从传统的“数据分析工具”，走向科学仪器研发链条中的“工程助手”。

Al Agent辅助设计的环境搭建

公众号•核衷科找

图.上海光源王博士在会上的报告

所以，当AI真正进入核仪器设备的设计、开发和调试环节，科学仪器的研制方式，会发生怎样的变化？一、同步辐射谱学，为什么需要更智能的核电子学？X射线荧光（XRF）、X射线吸收精细结构（XAFS）等同步辐射谱学技术，是材料、催化、能源等前沿研究的重要实验手段。对于低含量元素、高性能催化体系等研究，高质量实验不仅依赖高性能光源，也高度依赖探测器及其后端电子学系统。文档中特别指出，XRF和XAFS等研究对高质量能谱探测器和电子学系统提出了很高要求。而同步辐射的优势—一高通量—一恰恰也给探测系统带来了新的挑战。

同步辐射光通量可达到约10^12 photons/S，探测器计数率可以从几KcpS上升至几Mcps。如此密集的信号进入探测器后，多个脉冲可能在时间上发生重叠，也就是所谓的脉冲堆积（Pile-up）。脉冲堆积会导致信号失真、能量分辨率下降，进一步影响能谱数据的准确性。因此，高通量条件下，系统需要同时处理两个看似矛盾的目标：既要“数得快”，又要“分得清”。这已经不是单纯提高硬件性能能够完全解决的问题，而需要算法与电子学系统架构共同参与。

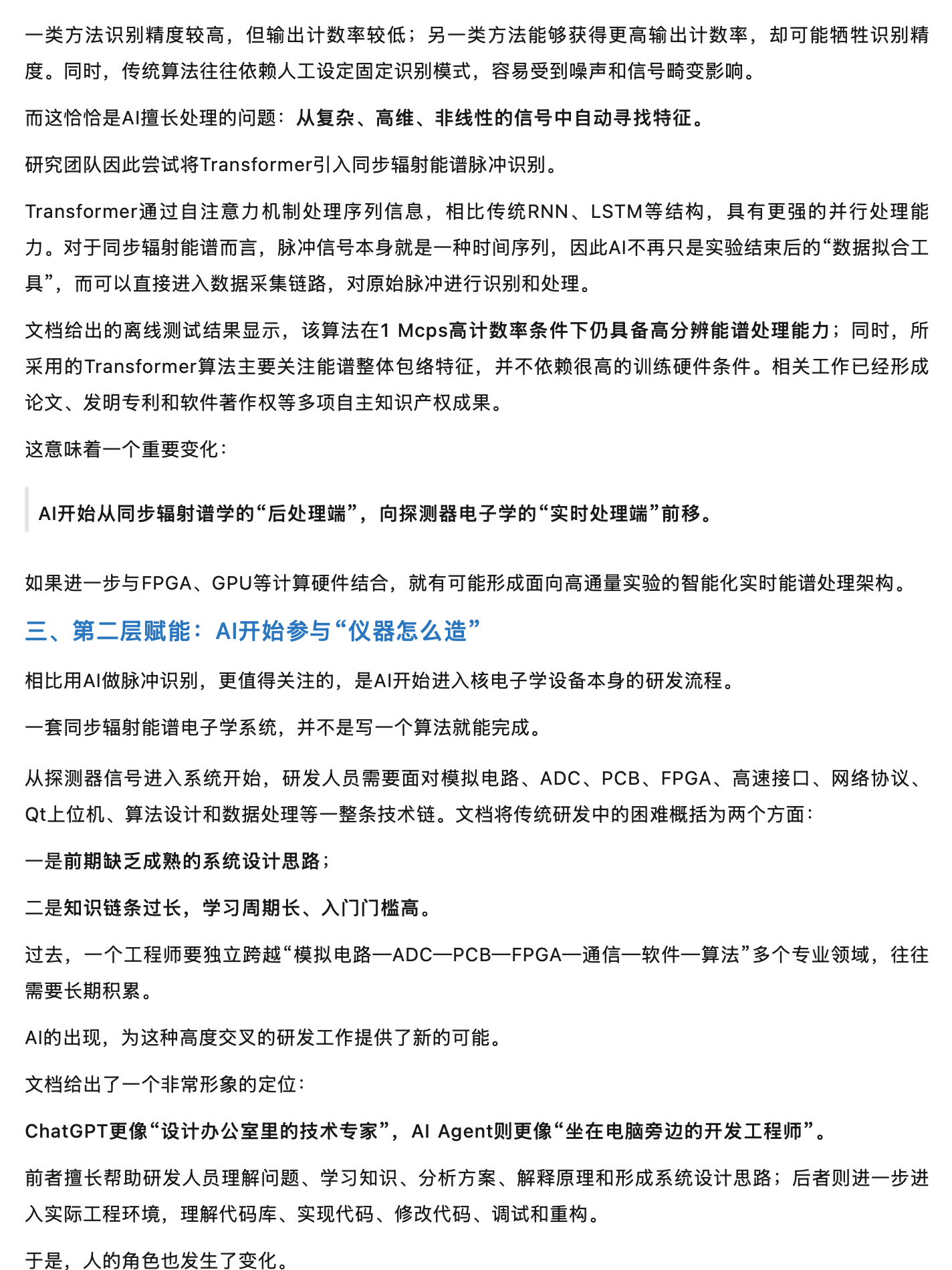

二、第一层赋能：让AI直接进入“信号处理链”传统脉冲堆积识别方法存在一个典型矛盾。一类方法识别精度较高，但输出计数率较低；另一类方法能够获得更高输出计数率，却可能牺牲识别精度。同时，传统算法往往依赖人工设定固定识别模式，容易受到噪声和信号畸变影响。而这恰恰是AI擅长处理的问题：从复杂、高维、非线性的信号中自动寻找特征。研究团队因此尝试将Transformer引入同步辐射能谱脉冲识别。Transformer通过自注意力机制处理序列信息，相比传统RNN、LSTM等结构，具有更强的并行处理能力。对于同步辐射能谱而言，脉冲信号本身就是一种时间序列，因此AI不再只是实验结束后的“数据拟合工具”，而可以直接进入数据采集链路，对原始脉冲进行识别和处理。文档给出的离线测试结果显示，该算法在1 Mcps高计数率条件下仍具备高分辨能谱处理能力；同时，所采用的Transformer算法主要关注能谱整体包络特征，并不依赖很高的训练硬件条件。相关工作已经形成论文、发明专利和软件著作权等多项自主知识产权成果。这意味着一个重要变化：

Al开始从同步辐射谱学的“后处理端”，向探测器电子学的“实时处理端”前移。

如果进一步与FPGA、GPU等计算硬件结合，就有可能形成面向高通量实验的智能化实时能谱处理架构。三、第二层赋能：AI开始参与“仪器怎么造”相比用AI做脉冲识别，更值得关注的，是AI开始进入核电子学设备本身的研发流程。一套同步辐射能谱电子学系统，并不是写一个算法就能完成。

从探测器信号进入系统开始，研发人员需要面对模拟电路、ADC、PCB、FPGA、高速接口、网络协议、Qt上位机、算法设计和数据处理等一整条技术链。文档将传统研发中的困难概括为两个方面：一是前期缺乏成熟的系统设计思路；

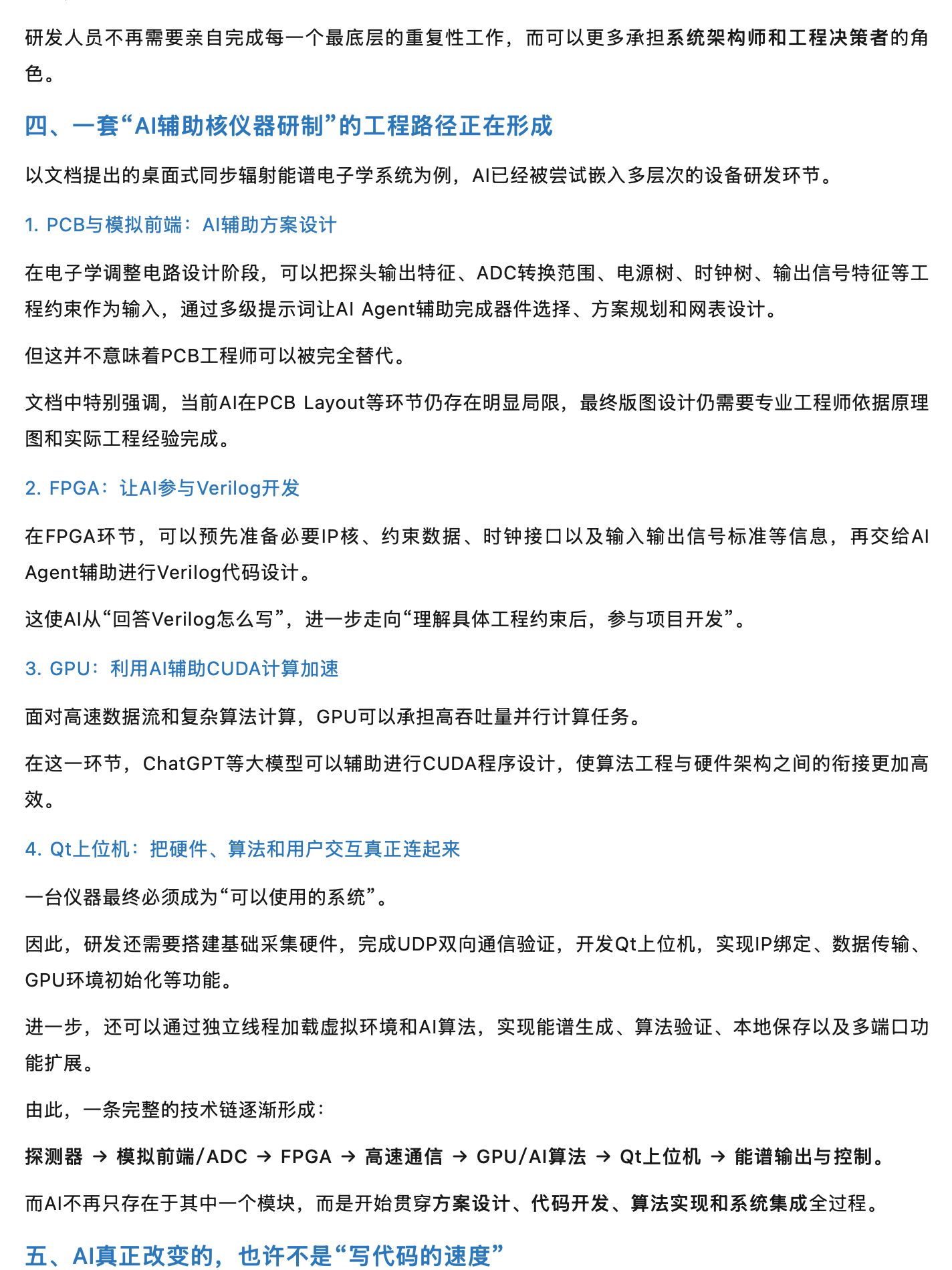

二是知识链条过长，学习周期长、入门门槛高。过去，一个工程师要独立跨越“模拟电路一ADC一PCB一FPGA一通信一软件一算法”多个专业领域，往往需要长期积累。AI的出现，为这种高度交叉的研发工作提供了新的可能。文档给出了一个非常形象的定位：ChatGPT更像“设计办公室里的技术专家”，Al Agent则更像“坐在电脑旁边的开发工程师”。前者擅长帮助研发人员理解问题、学习知识、分析方案、解释原理和形成系统设计思路；后者则进一步进入实际工程环境，理解代码库、实现代码、修改代码、调试和重构。于是，人的角色也发生了变化。研发人员不再需要亲自完成每一个最底层的重复性工作，而可以更多承担系统架构师和工程决策者的角色。

四、一套“AI辅助核仪器研制”的工程路径正在形成以文档提出的桌面式同步辐射能谱电子学系统为例，AI已经被尝试嵌入多层次的设备研发环节。

1. PCB与模拟前端：AI辅助方案设计

在电子学调整电路设计阶段，可以把探头输出特征、ADC转换范围、电源树、时钟树、输出信号特征等工程约束作为输入，通过多级提示词让AI Agent辅助完成器件选择、方案规划和网表设计。但这并不意味着PCB工程师可以被完全替代。文档中特别强调，当前AI在PCB Layout等环节仍存在明显局限，最终版图设计仍需要专业工程师依据原理图和实际工程经验完成。

2. FPGA：让AI参与Verilog开发

在FPGA环节，可以预先准备必要IP核、约束数据、时钟接口以及输入输出信号标准等信息，再交给AI Agent辅助进行Verilog代码设计。这使AI从“回答Verilog怎么写”，进一步走向“理解具体工程约束后，参与项目开发”。

3. GPU： 利用AI辅助CUDA计算加速

面对高速数据流和复杂算法计算，GPU可以承担高吞吐量并行计算任务。在这一环节，ChatGPT等大模型可以辅助进行CUDA程序设计，使算法工程与硬件架构之间的衔接更加高效。

4. Qt上位机：把硬件、算法和用户交互真正连起来一台仪器最终必须成为“可以使用的系统”。因此，研发还需要搭建基础采集硬件，完成UDP双向通信验证，开发Qt上位机，实现IP绑定、数据传输、GPU环境初始化等功能。进一步，还可以通过独立线程加载虚拟环境和AI算法，实现能谱生成、算法验证、本地保存以及多端口功能扩展。由此，一条完整的技术链逐渐形成：探测器 模拟前端/ADC ＞ FPGA ＞ 高速通信 ＞GPU/AI算法 ＞ Qt上位机 ＞能谱输出与控制。而AI不再只存在于其中一个模块，而是开始贯穿方案设计、代码开发、算法实现和系统集成全过程。

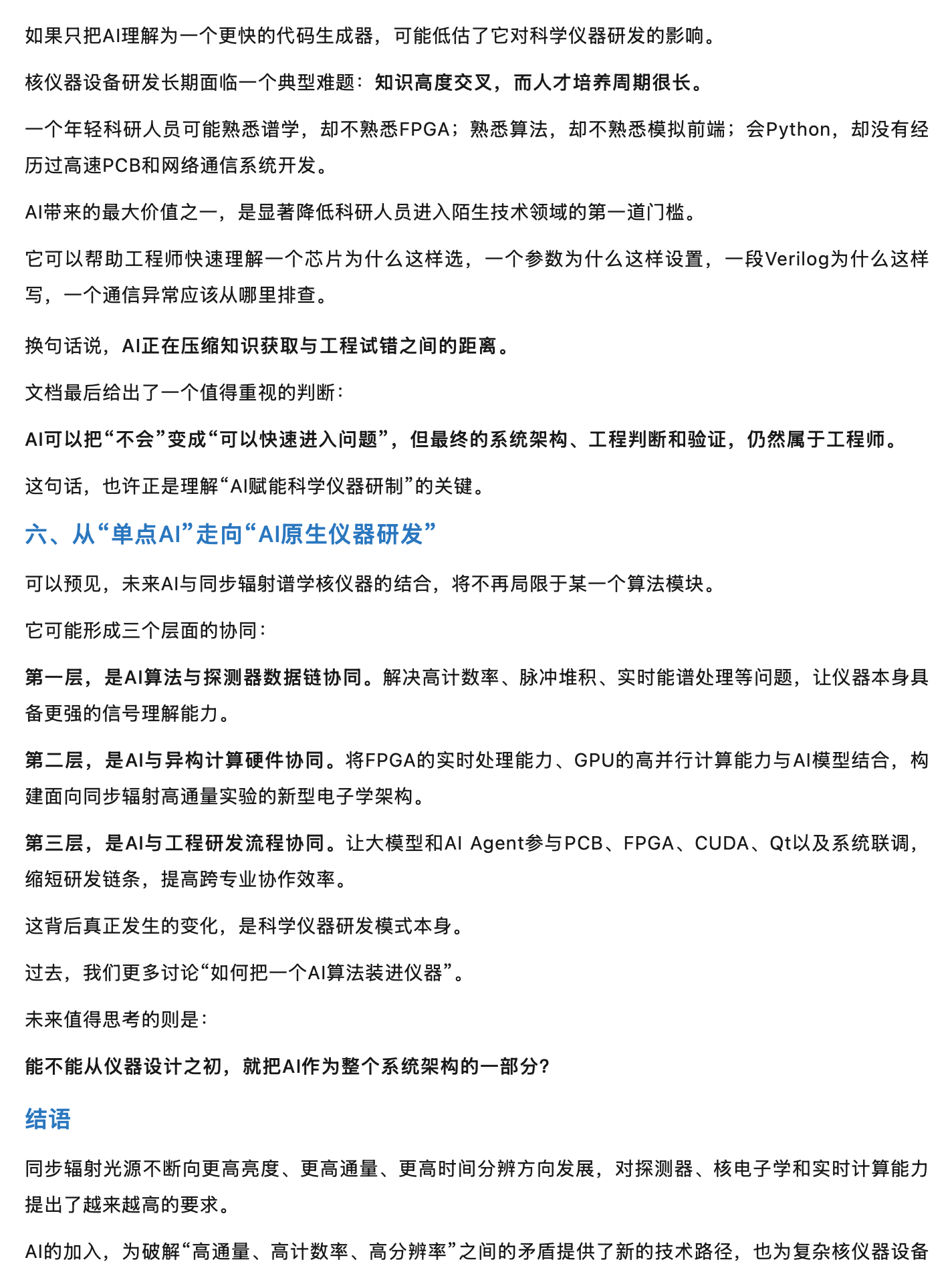

五、Al真正改变的，也许不是“写代码的速度”如果只把AI理解为一个更快的代码生成器，可能低估了它对科学仪器研发的影响。核仪器设备研发长期面临一个典型难题：知识高度交叉，而人才培养周期很长。一个年轻科研人员可能熟悉谱学，却不熟悉FPGA；熟悉算法，却不熟悉模拟前端；会Python，却没有经历过高速PCB和网络通信系统开发。AI带来的最大价值之一，是显著降低科研人员进入陌生技术领域的第一道门槛。它可以帮助工程师快速理解一个芯片为什么这样选，一个参数为什么这样设置，一段Verilog为什么这样写，一个通信异常应该从哪里排查。

0

换句话说，AI正在压缩知识获取与工程试错之间的距离。文档最后给出了一个值得重视的判断：AI可以把“不会”变成“可以快速进入问题”，但最终的系统架构、工程判断和验证，仍然属于工程师。这句话，也许正是理解“AI赋能科学仪器研制”的关键。六、从“单点AI”走向“AI原生仪器研发”可以预见，未来AI与同步辐射谱学核仪器的结合，将不再局限于某一个算法模块。它可能形成三个层面的协同：

第一层，是AI算法与探测器数据链协同。解决高计数率、脉冲堆积、实时能谱处理等问题，让仪器本身具备更强的信号理解能力。第二层，是AI与异构计算硬件协同。将FPGA的实时处理能力、GPU的高并行计算能力与AI模型结合，构建面向同步辐射高通量实验的新型电子学架构。第三层，是AI与工程研发流程协同。让大模型和AI Agent参与PCB、FPGA、CUDA、Qt以及系统联调，缩短研发链条，提高跨专业协作效率。这背后真正发生的变化，是科学仪器研发模式本身。过去，我们更多讨论“如何把一个AI算法装进仪器”。未来值得思考的则是：能不能从仪器设计之初，就把AI作为整个系统架构的一部分？

结语

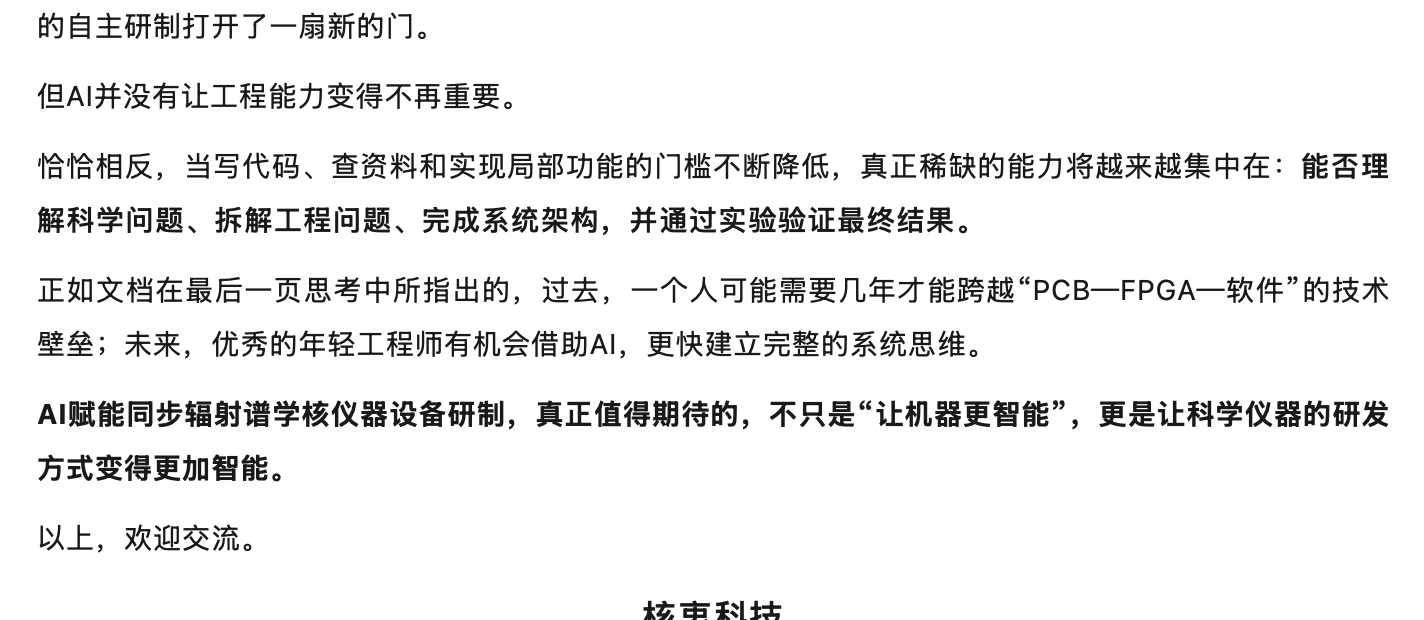

同步辐射光源不断向更高亮度、更高通量、更高时间分辨方向发展，对探测器、核电子学和实时计算能力提出了越来越高的要求。AI的加入，为破解“高通量、高计数率、高分辨率”之间的矛盾提供了新的技术路径，也为复杂核仪器设备的自主研制打开了一扇新的门。但AI并没有让工程能力变得不再重要。恰恰相反，当写代码、查资料和实现局部功能的门槛不断降低，真正稀缺的能力将越来越集中在：能否理解科学问题、拆解工程问题、完成系统架构，并通过实验验证最终结果。正如文档在最后一页思考中所指出的，过去，一个人可能需要几年才能跨越“PCB—FPGA一软件”的技术壁垒；未来，优秀的年轻工程师有机会借助AI，更快建立完整的系统思维。Al赋能同步辐射谱学核仪器设备研制，真正值得期待的，不只是“让机器更智能”，更是让科学仪器的研发方式变得更加智能。以上，欢迎交流。
